Premium Kayıt ve Yayın Sınıfı Terminali

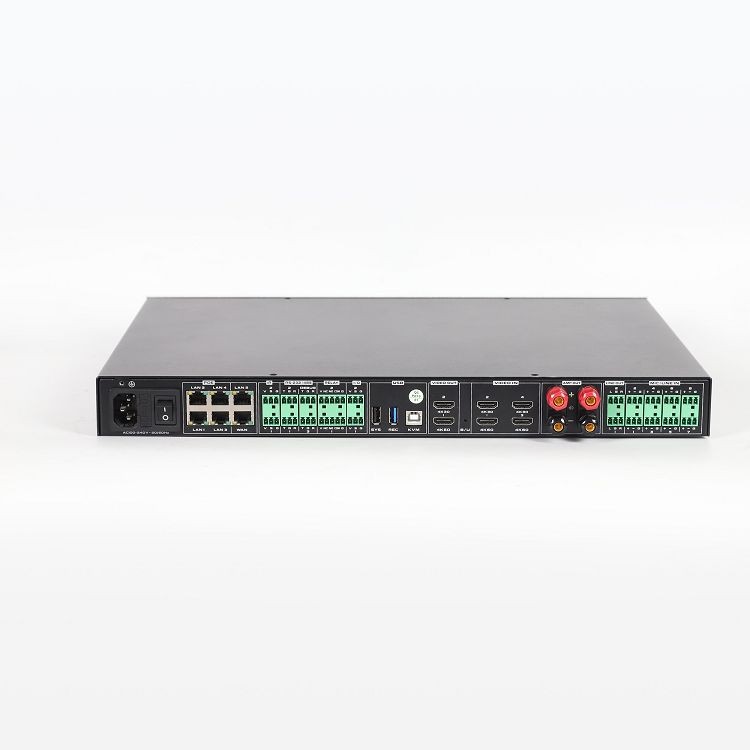

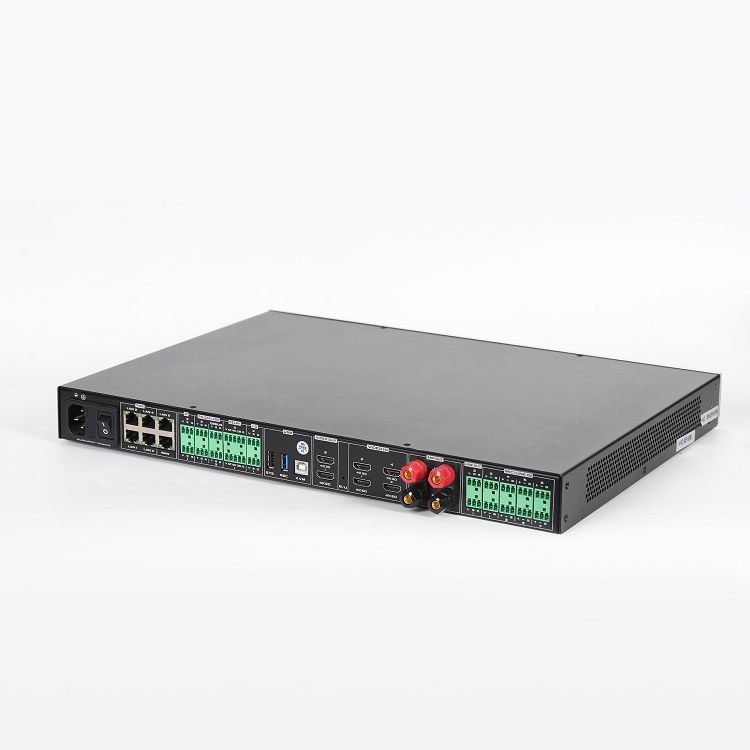

Akıllı eğitim terminali TCN108P RO, yeni yükseltilmiş yüksek performanslı bir işleme çipini benimser. Dijital ses işleme, video matrisi, öğretim merkezi kontrolü, medya işleme, video etkileşimi, IoT kontrolü, butik kayıt ve yayın, POE anahtarı ve diğer işlevsel modülleri entegre eden akıllı bir terminal cihazıdır. Ana bilgisayarda RS-232, RS{-485, RÖLE, G/Ç, kızılötesi I/R, USB, güç amplifikatörü terminali, MIC/LINE IN girişi (fantom güç kaynağını destekler), Phoenix kafa stereo LINE bulunur OUT, HDMI, LAN bağlantı noktası, WAN bağlantı noktası ve diğer zengin giriş ve çıkış fiziksel arayüz türleri, butik kayıt ve yayın sınıfının uygulama senaryosunda öğretim bilişimi ihtiyaçlarını karşılamak için çeşitli ses ve video ekipmanlarını ve çevresel kontrol ekipmanlarını eşleştirir.

Video girişi:4 HDMI arayüzü (yönetmen modu etkinleştirilmediğinde HDMI1 ve HDMI3 girişleri 4K30'u destekler), yerel IP ağ kamerası erişimi en az 16 kanalı destekler ve ağ yönlendirme en az 4 kanalı destekler;

Video çıkışı:2 HDMI arayüzü;

Ses girişi:8 kanallı Phoenix terminal girişleri, 48V fantom güç kaynağını destekler, MIC girişi ve doğrusal giriş uyarlamalı hat;

Ses çıkışı:Stereo çıkış için 2 çift Line OUT Phoenix terminali (Sol/Sağ ses kaynağından bağımsız olarak çıkış yapabilir), 2 kanal 100W@8 ohm dijital amplifikatör çıkışı;

Kontrol portu:3 x RS-232/RS-485, 2 x RÖLE, 2 x G/Ç, 2 x kızılötesi IR, 1 x Hata Ayıklama bağlantı noktası;

Gigabit ağ anahtarı:1 WAN bağlantı noktası, 5 LAN bağlantı noktası, VLAN bölünebilir, LAN1-LAN4, POE güç kaynağını destekler;

USB arayüzü:2 x USB Tip-A, 1x USB Tip-B, kaydedilen içeriğin otomatik olarak kopyalanmasını ve sistem yükseltmesini destekler;

Sabit disk:Dahili standart 2TB sabit disk;

Kurulum:Standart 19-inç raf kurulumu, yükseklik 1U'yu aşmamalıdır;

ZigBee ağ geçidi erişimi:Terminale RJ45 üzerinden erişmek için ağ geçidini destekleyin ve IoT modülünü kontrol paneli üzerinden kontrol edin;

Bağlantı:Öğretim takip kamerası bir ağ kablosu aracılığıyla akıllı eğitim terminaline bağlanır ve kamera POE tarafından çalıştırılır;

Anahtar düğmesi:Çift güç anahtarları sistem güvenliğini sağlar, ön paneldeki yüksek güçlü yumuşak anahtar, arka paneldeki yüksek güçlü sabit anahtar.

• HDMI sinyalini ve ağ RTSP akış sinyali erişimini, her HDMI videosunun bağımsız kodlamasını ve kod çözmesini, 8-kanal 1080P@30 kodlamayı ve 8-kanal 1080P@30 kod çözmeyi destekler; H.265 ve H.264'ü destekler;
• Video etkileşimi, 600 ms'ye kadar maksimum ağ titreşimini önleme özelliğine sahiptir; bu, ağ titreşimi olduğunda etkileşimli çağrıların sorunsuz ilerlemesinin temel olarak etkilenmemesini sağlar. Maksimum ana ve ikincil akışlar 8 Mbps'ye ayarlanabilir, maksimum akış kontrolü 20 kattır, I çerçeve istek aralığı ayarlanabilir ve maksimum kod çözme hatası tolerans eşiği 100'dür;
• Ana bilgisayar, çeşitli video değiştirme, tahsis, altyazı kaplama, görüntü parametresi ayarlama ve mozaik yapılandırmasını destekleyen yerleşik hibrit çoklu ekran sentezine sahiptir;
• 6 kanala kadar video ve ses kaydını (film modu ve kaynak modu) destekleyen yerleşik yerel kayıt ve depolama işlevleri; RTMP canlı akış push işlevini destekler ve canlı akış, yerel makineye bağlı ses ve video akışını keyfi olarak seçebilir; kaydedilen videolar isteğe bağlı olarak WEB'de oynatılabilir veya kod çözme ve oynatma için HDMI aracılığıyla ekrana gönderilebilir; üçüncü taraf FTP platformlarına bağlanmayı, kayıtlı eğitim yazılımının yüklenmesini destekler, yükleme süresi özelleştirilebilir ve kayıt süresi her gün için ayarlanabilir (maksimum 24 saat);
• Kaydedilen MP4 dosyaları W EB terminalinden indirilebilir. Film modu dosyalarını veya tüm dosyaları indirmeyi seçebilirsiniz. Kaydedilen dosyalar zamana ve kayıt süresine göre sıralanabilir. Dosyaları doğrudan bir USB flash sürücüye de indirebilirsiniz.
• Tek ekran, çift ekran, üç ekran, dokuz ekran, on altı ekran ve diğer tek ekran/resim içinde resim/resim dışında resim sentezini gerçekleştirebilen dahili video bölme ve sentez işlevi ve altyazı kaplaması;
• Dağıtılmış kontrol sistemlerine erişimi destekleyin, görüntü önizlemesine, dağıtılmış görselleştirme kontrolüne ve dağıtılmış ekran görüntüsüne terminal erişimini destekleyin ve dağıtılmış bir giriş ve çıkış arayüz makinesi olarak kullanılabilir;
• Ses işlemci modülü karıştırma işlevi: yerel sesin, HDMI gömülü sesin ve uzak ağ ses akışlarının yerel ses arabirimine karıştırılmasını destekler; ayrıca yerel sesin, HDMI gömülü sesin ve ağ ses akışlarının ağ ses modülüne karıştırılmasını da destekler;
• Genişletici, ekolayzır, sıkıştırıcı, gecikme, sınırlayıcı ve ön ve son işleme modülleriyle donatılmış yerleşik AFC, ANS, AEC, AGC ses işleme algoritmalarına sahip ses işleme modülü; karıştırma ayarları, MIC/LINE, HDMI desteği, ağ ses girişi, ses yönlendirme, LINE OUT, HDMI OUT, güç amplifikatörü AMP OUT çıkışını esnek bir şekilde yapılandırabilir;
• SIP çift akışlı video konferans çağrılarını destekleyin, genişletilmiş çok noktalı video etkileşimini destekleyin ve 1+3-parti uzaktan öğretim video etkileşimini destekleyin;
• İletişim protokolleri: SIP, BFCP ikili akış, RTSP, RTMP, TCP/IP, FTP, UDP, TLS;
• Ana bilgisayar kayıt dosyalarının USB flash sürücüye otomatik olarak kopyalanmasını destekleyin, en son sınıfın ve bir haftalık kursun kopyalanmasını destekleyin, USB flash sürücü sisteminin zorla yükseltilmesini ve ilk yapılandırmanın geri yüklenmesini destekleyin;
• Web, otomatik, yarı otomatik ve manuel yayın modlarını destekleyen yerleşik bir otomatik yayın istasyonuna sahiptir; PVW ve PGM ekran değiştirme, kaydetme, duraklatma ve durdurma işlemlerini destekler; kamera işlemi, ekran sentezi işlemi ve canlı yayının başlatılması; zaman çizelgesi bağlantı ayarlarını destekler;
• Yönetmen istasyonu, dizüstü bilgisayar ekranlarının, masaüstü bilgisayar ekranlarının, öğretmen panoramasının, öğretmen yakın çekiminin, öğrenci panoramasının, öğrenci yakın çekiminin, sol tahtanın, sağ tahtanın ve PVW ve PGM ekranlarının önizlemesini destekler; direktör stratejisine göre otomatik, yarı otomatik ve manuel direktör kontrolü yapabilmektedir.
• Yönetmenin istasyonu, ders programları için platformla bağlantıyı destekler ve sınıf programı stratejisine göre otomatik kayıt ve otomatik yönlendirme gerçekleştirir;
• Yönetmen istasyonunun kamera kontrolü, ön uç kameranın kontrolünü destekler, ön ayar konumlarını ayarlar, ön ayar konumlarını çağırır, 10 ön ayar konumunu destekler; kamera odak uzaklığının ve yatay dönüş kontrolünü destekler;
• Yönetmen istasyonu kayıt ve yayın kontrolünü destekler, kayıt ve yayın başlatma, duraklatma ve durdurma işlemlerini destekler; canlı yayın başlatma ve durdurma işlemlerini destekler; otomatik, yarı otomatik ve manuel yönetici ayarlarını destekler;
• Yönetmenin konsolu düzen ayarlarını destekler, 12 sabit video sentez modu düzen çağrısını destekler ve 6 düzen modunu özelleştirebilir;
• Yönetmenin istasyonu HDMI1, HDMI2 ve sanal çoklu ekran kanalları için video modu düzeni ayarlarını destekler;
• WEB, kontrol paneli oturum açma yönteminin değiştirilmesini destekler ve oturum açma yöntemi, tek parolayla oturum açmayı ve kullanıcı adı + parolayla oturum açmayı destekler;
• Cihaz IP adresinin, ağ geçidinin ve maske bilgilerinin otomatik olarak edinilmesini veya manuel olarak ayarlanmasını destekleyin ve ağ bağlantı noktalarının VLAN bölümünü ve NAT yapılandırmasını destekleyin;
• Video kodlama ayarlarını destekler; video kodlama kalitesini, kare hızını, bit hızını (128K-8M), çözünürlüğü, I kare aralığını, I karesini ve P kare nicemleme katsayısını ayarlayabilirsiniz;
• Çok noktaya yayın işlevini destekleyin, çok noktaya yayın adresini ve çok noktaya yayın bağlantı noktasını ayarlayabilirsiniz;
• Otomatik kayıt ve yayın yapılandırmasını destekleyin, öğretmen, öğrenci, tahta kamera erişim akışı bilgilerini ayarlayın, yönetmen kodunu, yönetmen anahtarlama kodunu manuel olarak yapılandırın; yönetmen kayıt ekranı kanalı;
• Olay önceliğini tetikleyen ve olay saklama süresini tetikleyen otomatik yayın olayının yapılandırmasını destekleyin;
• Çevresel kontrol yönetimi: Her bir RS232/485, I/O ve kızılötesi kontrol arayüzü için merkezi kontrol komutlarını yapılandırabilir, komut dosyalarını, protokolleri, zamanlanmış görevleri, IoT ağ geçitlerini, ses ve video bağlantısını, cihaz uyandırmayı, ağ kontrolünü, Huawei'yi ayarlayabilirsiniz. ekran kontrolü (Hongmeng), iki yönlü analiz, Beidou AI ve diğer kontrol fonksiyonları;
• 16'ya kadar ağ video akışı erişimini destekler, erişilen video akışlarının ses ve video protokollerini, bant genişliği verilerini, ağ paket kaybı verilerini esnek bir şekilde izleyebilir ve video akışları için mozaikler ayarlayabilir; 2. RTSP akış yönlendirme hizmeti, WEB sayfasındaki her RTSP yönlendirme akışının önizlemesini ve izlenmesini, her akış ses protokolünün (AAC, G711, G722) ayarlanmasını ve video erişim kaynağı seçimini destekler;
• Sistem yapılandırma dosyasını içe ve dışa aktarmayı, Android kontrol tableti yapılandırma dosyasını içe aktarmayı ve indirmeyi destekleyin;
• Kaydedilen video, talep üzerine WEB'deki birden fazla ekranda oynatılabilir veya kod çözme ve oynatma için HDMI aracılığıyla ekrana gönderilebilir; aynı zamanda isteğe bağlı görüntüleme için aynı ağdaki benzer cihazların video dosyalarının elde edilmesini de destekler.
