Genel Bakış
Tendzone MCN - 4611, multimedya dağıtılmış etkileşimli sistem entegre bulut düğümüdür, entegre bir codec cihazıdır, kodlama veya kod çözme bulut düğümüne manuel geçişi destekler, sistem dağıtımı, isteğe bağlı olarak seçilebilen hem merkezsiz hem de merkezi dağıtım modlarını destekler. proje. Kodlama düğümü olarak kullanıldığında 4K @ 60 video sinyali alımını ve 4K @ 30 kodlamayı destekler; Kod çözme düğümü olarak kullanıldığında 4K @ 60 video kod çözmeyi ve video çıkış görüntüsünü destekler; KVM koltuk uygulamalarını ve LED/LCD birleştirme uygulamalarını destekler.
Özellikler
Yüksek çözünürlüklü, çok işlevli
- 4K@60 çözünürlüklü çıktı ekranını destekler
- 4K@30 video sinyali toplama ve kodlamayı destekleyin
- KVM koltuk uygulamasını destekleyin
Akıllı birleştirme, birleşik yönetim
- LED/LCD ekran birleştirme görüntülerinin senkronize görüntülenmesini destekler
- Dağıtılmış sistem platformu yazılımının birleşik yönetimini ve kontrolünü destekler
- Video görüntüsü pencerelemeyi, ekranlar arası, dolaşımı ve yer paylaşımlı ekranı destekler
Güvenli ve güvenilir
- Yerli çipler, gömülü Linux sistemi, virüssüz
- PoE güç kaynağı ve harici güç kaynağı yedeklemesini destekleyin
- Optik bağlantı yedeklemesini destekleyin
Kolay bakım
- Fansız ve sessiz tasarım, optoelektronik yedekleme
- Entegre tasarım, kodlamaya veya kod çözmeye ücretsiz geçiş
- 2 ünitenin yan yana kurulumunu destekler; 12 adet merkezi kurulumu destekler

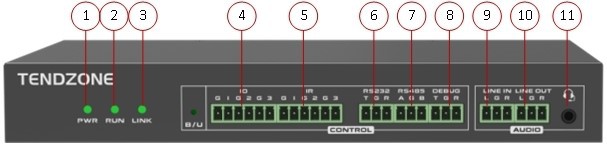

Panel Bilgileri
(1)Güç göstergesi Not: Açıldığında her zaman açıktır
(2)Çalışma gösterge ışığı Not: Program normal çalışırken yanıp söner, anormal olduğunda her zaman açıktır
(3)Bağlantı göstergesi Not: Sunucuya bağlandığında yanıp söner, her zaman açıkken anormaldir
(4)3 -yol GÇ
(5)3 -yollu IR
(6)Tek kanallı RS 232
(7)Bir adet RS 485
(8)Hata ayıklama bağlantı noktası Not: Sorunları bulmak için kullanılan hata ayıklama bağlantı noktası
(9)HAT GİRİŞİ dengeli giriş
(10)HAT ÇIKIŞI dengeli çıkış
(11)3. 5mm arayüz Not: Giriş ve çıkış entegre

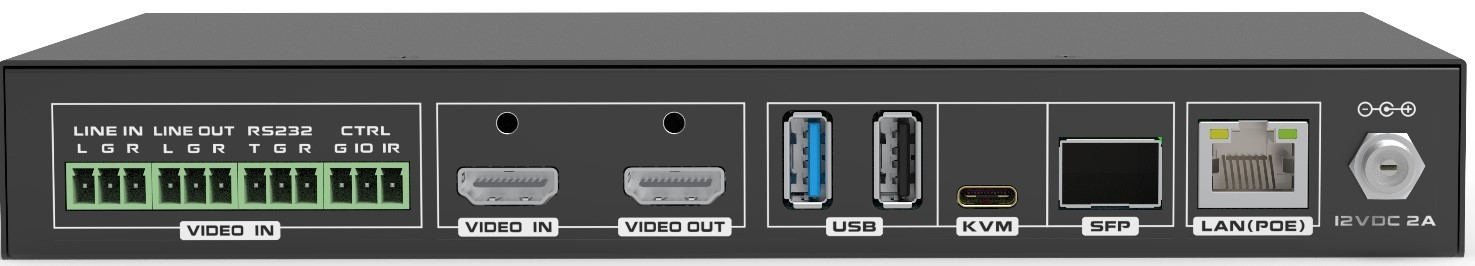

(1)HAT GİRİŞİ dengeli giriş
(2)HAT ÇIKIŞI dengeli çıkış
(3)Tek kanallı RS 232
(4)Bir IO + bir IR
(5)HDMI IN1 girişi (sesli)
(6)HDMI OUT çıkışı (sesli)
(7)USB3.0 A Tipi Ana Bilgisayar bağlantı noktası Not: KVM kod çözme düğümü sırasında klavyeyi ve fareyi bağlayın
(8)USB2.0 A Tipi Ana Bilgisayar bağlantı noktası Not: KVM kod çözme düğümü sırasında klavyeyi ve fareyi bağlayın
(9)Tip-C bağlantı noktası (yükseltme) Not: KVM kodlama düğümünü kullanırken kontrol için bir bilgisayara bağlanın
(10)SFP Gigabit optik ağ bağlantı noktası
(11)PoE Gigabit Ethernet bağlantı noktası Not: POE güç kaynağını destekler
(12)DC 12V/2A güç kaynağı bağlantı noktası
Popüler Etiketler: IP üzerinden 4k av kodlayıcı kod çözücü, Çin IP üzerinden 4k av kodlayıcı kod çözücü üreticileri, tedarikçiler, fabrika
ÖZELLİKLER
|
Genel Performans |
||
|
Donanım Yapılandırması |
Yerli kendi geliştirdiği codec çipi; Gömülü Linux sistemi temel alınarak geliştirilmiştir, virüs veya Truva atı istilası yoktur; |
|
|
Ön Panel |
3 durum göstergesi: PWR, RUN ve LINK; |
|
|
Video Arayüzü |
1 kanallı HDMI video girişi; 1 kanallı HDMI video çıkışı; HDMI sabit tokasını destekleyin; |
|
|
Ses Arayüzü |
1-yollu 3,5 mm kulaklık jakı girişi/çıkışı; 2 dengeli LINE ses girişi; 2-yollu dengeli LINE ses çıkışı; |
|
|
Veri Arayüzü |
{{0}}yollu USB 3.0 Ana Bilgisayarı; {{0}}yollu USB 2.0 Ana Bilgisayarı; 1 tip-c arayüzü, OTG'yi destekler; |
|
|
Kontrol arayüzü |
4/O; 4IR; 2 RS232; 1 RS485; 1 RS232 hata ayıklama bağlantı noktası; |
|
|
Ağ Arayüzü |
1 1000Mb/sn optik fiber ağ bağlantı noktası; 1 1000Mb/sn Ethernet bağlantı noktası, POE güç kaynağını destekler; |
|
|
Güç arayüzü |
1 DC güç arayüzü, 12V/2A giriş; |
|
|
Cihaz güç tüketimi |
12 W'a eşit veya daha az; |
|
|
Sızıntı koruması akım |
0.25mA |
|
|
Çalışma Ortamı |
Sıcaklık: 0~45 derece; Bağıl nem: %10-90 RH; |
|
|
Depolama Ortamı |
Sıcaklık: -20 derece -60 derece; Bağıl nem: %5-90 RH; |
|
|
Kurulum |
Yan yana monte edilmiş iki adet 1U kabin; 8 merkezi kurulum; |
|
|
Boyut |
Ürün boyutu: 220*124*30mm; Ambalaj boyutu: 540*280*90mm; Net ağırlık: 0.7kg; Brüt ağırlık: 2,48kg; |
|
|
Kodlayıcı |
Kod çözücü |
|
|
Video Girişi |
N/A |
1-kanal 4K @ 60 fps video giriş edinimini, 4K @ 30 fps video kodlamayı ve geriye dönük uyumluluğu destekler; kodlama çözünürlüğünü, bit hızını, kare hızını, kodlama formatını, hız kontrol ayarlarını, bit hızı ayar aralığını 128Kbps~40Mbps, kare hızı ayar aralığını 5~60 kare destekler; |
|
Video Çıkışı |
Aşağı doğru çözünürlük uyumluluğuyla 1 -kanal 4K @60 video çıkışı ve kod çözmeyi destekler; özel çözünürlük çıktısını destekleyin; H 264/H265 video kod çözmeyi destekler; |
1- kanal 4K @ 30 fps video döngü çıkışını destekler; |
|
Ses Girişi |
KVM koltuk çıkış düğümü olarak kullanıldığında, 1 3,5 mm ses girişini ve 1 LINE ses girişini destekler; |
1-yollu 3,5 mm kulaklık jakı girişini destekler; 2-yollu dengeli LINE ses girişi; AAC, G.711a, G.711u, G.722 ses formatı kodlamasını, 48KHz 24-bit örnekleme hızını destekler; |
|
Ses Çıkışı |
2-yollu dengeli LINE ses çıkışını destekler; 1-yollu 3,5 mm kulaklık jakı çıkışı; AAC, G.711a, G.711u, G.722, O PUS ses formatı kod çözme, 48KHz 24-bit örnekleme hızı desteği; |
N/A |
|
Video Tanıma |
EDID genişletilmiş ekran tanımlayıcısının otomatik olarak tanımlanmasını destekler; Aşamalı tarama P sistemiyle uyumludur; |
|
|
Ağ İletişimi |
Segmentler arası iletişimi destekleyin; IP adresini dinamik olarak almak için DH CP'yi destekleyin; RTSP/RTP protokolünü destekleyin; Tek noktaya yayın ve çok noktaya yayın desteği; |
|
|
Ekipman Çalıştırma ve Bakımı |
Cihaz işlem hayatta kalma bilgilerinin, bellek kullanım bilgilerinin, çalışma süresi bilgilerinin, CPU doluluk oranının ve disk kullanımı işletim ve bakım bilgilerinin elde edilmesini destekler; Web sayfası yapılandırmasını destekleyin; Ağ yapılandırmasını, cihaz yükseltmesini, yeniden başlatmayı, günlük dışa aktarmayı, yapılandırmayı içe/dışa aktarmayı, kullanıcı yapılandırmasını temizlemeyi ve fabrika geri yüklemesini destekleyin; |
|
|
Altyazılar/Arka Plan |
Arka plan ayarlarını destekleyin; Altyazı ayarlarını destekleyin; Banner gösterimini destekleyin; |
|
|
Başvuru |
KVM aracı uygulamasını destekleyin; Ekleme ekran uygulamalarını destekleyin; Ultra yüksek çözünürlüklü video senkronizasyon uygulamasını destekleyin; |
|
