Genel Bakış
MCU-1070, dağıtılmış platform sisteminin merkezi sunucusudur ve sistemin temel bileşenidir. Platform, kullanıcı yönetimi, yetkilendirme yönetimi, hak yönetimi, cihaz yönetimi, merkezi kontrol yönetimi, medya yönetimi, konfigürasyon yönetimi ve araç yönetimi modüllerine sahiptir ve platformun talimat dağıtım merkezidir. Gömülü mimariye sahip bir sunucudur.
Özellikler
Yüksek performanslı, çok kanallı
- Devasa yüksek çözünürlüklü multimedya sinyal yönetimi yeteneklerini destekler;
- İzleme platformu yerleştirmeyi, video konferans MCU yerleştirmeyi, kod akışlarının doğrudan edinilmesini ve büyük sinyallerin birleşik yönetimini destekler;
- Çoklu sistem basamaklandırmayı, basamaklı sinyal paylaşımını, iç iletişimi, yayını ve planlamayı destekler.
Gerçek zamanlı önizleme, gerçek zamanlı yönetim
- Görsel kontrol arayüzünü, ses dinamik seviyesinin gerçek zamanlı geri bildirimini, gerçek zamanlı önizlemeyi ve video sinyalinin yankısını destekler;
- Kullanıcıların kişiselleştirilmiş arayüz ve çoklu kullanıcı arayüzü arayüzleri tasarlamasını destekler;
- Çok kullanıcılı hiyerarşik ademi merkeziyetçiliği ve aynı anda çok kullanıcılı çevrimiçi yönetimi ve çalışmayı destekler.
İstikrarlı ve güvenilir
- Virüssüz, gömülü Linux sistemini benimser;
- Adaptör güç kaynağını ve PoE güç kaynağı yedeklemesini destekler;
- Güvenlik testi gerekliliklerini karşılamak için fabrikada güvenlik takviyesi yapılmıştır.
Ekipman formu
- Fansız ve sessiz tasarım, 1U bağımsız kabin kurulumunu destekler;
- 3 Gigabit ağ bağlantı noktası, PoE güç kaynağını destekler.

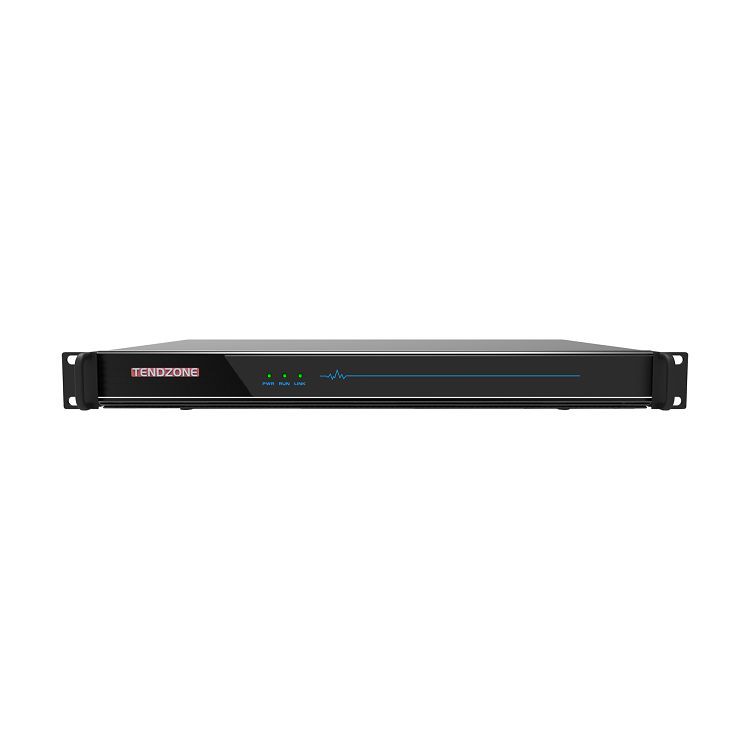

ÖnPaneli
(1) Güç göstergesi (2) Çalışma gösterge ışığı (3) Bağlantı göstergesi
Arka Panel
(1)Hata ayıklama bağlantı noktası * 1;
(2)USB2.0 Cihaz*1 üstte, USB3.0 Cihaz*1 altta;
(3) RJ45 Gigabit Ethernet bağlantı noktası 3 (LED birleştirme senkronizasyonunu destekler) (4) RJ45 Gigabit Ethernet bağlantı noktası 2 (duvara montaj);
(5) RJ45 Gigabit Ethernet bağlantı noktası 1 (PoE güç kaynağını destekler).
Popüler Etiketler: ip sunucusu üzerinden midis av, Çin ip sunucusu üzerinden midis av üreticileri, tedarikçileri, fabrika
ÖZELLİKLER
|
Genel Performans |
|
|
Güvenli ve Kararlı |
Yerli geliştirilmiş çiplerin benimsenmesi, gömülü Linux sistemine dayalı olarak geliştirilmiş, virüssüz |
|
Donanım Yapılandırması |
CPU çekirdeği: HiSilicon Hi 3536, dört çekirdekli A17 işlemci, Ana frekans: 1,4 GHz; RAM: 2GB Dahili depolama: 256GB |
|
Veri Arayüzü |
USB2.0 A Tipi Cihaz bağlantı noktası *1; USB3.0 A Tipi Cihaz bağlantı noktası *1; |
|
Ağ Arayüzü |
PoE güç kaynağını destekleyen 3 RJ45 Gigabit Ethernet bağlantı noktası; |
|
Cihaz Boyutu |
Şasi boyutu: 436,8*280*46,5 mm; Asılı kulaklı boyutlar: 482*300*46,5; |
|
Giriş voltajı |
DC12V, 1A'den küçük veya ona eşit; |
|
Kaçak koruma akımı |
3,5mA |
|
Cihaz güç tüketimi |
7 W'tan az veya ona eşit; |
|
Ekipman gürültüsü |
Fansız ve sessiz tasarım; |
|
Çalışma sıcaklığı |
- 10 derece ~45 derece çalışma sıcaklığı; |
|
Ağırlık |
Net ağırlık 3,16 Kg, brüt ağırlık 4,60 Kg; |
|
Gösterge Işıkları |
Güç gösterge ışığı: Sunucuya normal şekilde güç verildiğinde ışık yanacaktır; Çalışma gösterge ışığı: Sunucu normal şekilde başlatıldığında ve çalıştığında ışık yanıp sönecektir; Bağlantı göstergesi: ayrılmış, çalışma sırasında rastgele yanıp sönüyor; |
|
Kurulum |
1U bağımsız kabin kurulumunu destekleyin; |
|
Sistem Özellikleri |
Ekipman kontrolü, codec yönetimi, ses işlemcileri, ağ ses sunucuları, hiper yakınsanmış düğümler, medya sunucuları, merkezi kontrol ana bilgisayarları, kayıt ve yayın, kontrol matrislerinin eklenmesi, IPC'lerin ve üçüncü taraf yerleştirme ağ cihazlarının izlenmesi; Büyük medya sinyal kaynaklarının ve ultra yüksek çözünürlüklü video sinyallerinin yönetimini destekler; Çok kullanıcılı yönetimi ve kullanıcı yetkisi yapılandırmasını destekleyin; Sistemler arasında ses ve video bilgilerinin ara bağlantısını gerçekleştirmek için çoklu sistem basamaklı işlevini destekleyin; Çoklu ekran yönetimi gruplarını destekler, LCD/LED ekran birleştirmeyi gerçekleştirir ve sinyal projeksiyon ekranını kontrol eder; Destek ekran banner'ı ayarlama işlevi; Akışlı medya iletme işlevini destekler, RTSP akışlı medya iletme ekranda görüntülenir; Sistem güvenilirliğini artırmak için çoklu sunucu sıcak yedekleme işlevini destekleyin; Merkezi kontrol programlama işlevini destekleyin, çevresel ekipman kontrolünü gerçekleştirin ve çevresel ekipmanın (kamera izleme gibi) iki yönlü kontrolünü destekleyin; İzleme platformu (GB/T28181 protokolü), video konferans MCU ve diğer üçüncü taraf cihaz API ve SDK protokol cihazlarının özelleştirilmiş yerleştirme gibi üçüncü taraf ağ platformu yerleştirmeyi destekleyin; Üçüncü taraf yerleştirme için açık sunucu platformu API arayüz protokolünü destekleyin; |
|
Codec düğümü yönetimi ve kontrolü |
Ekipman çevrimiçi durum yönetimini destekleyin; Cihaz yazılımı sürümünün çevrimiçi toplu yükseltmesini destekleyin; Ekranın değiştirilmesini ve video ekranı arka plan görüntüsünün kodlanmasını destekler; Kod çözme düğüm eklemeyi, sinyal görüntülemeyi ve ekran düzeni değiştirmeyi destekler; Codec düğümü ses kontrolü ve merkezi kontrol arayüzü kontrolünü destekleyin; |
|
Ses İşlemcisi Kontrolü |
Ses işlemcisi sahne çağrısını destekler ancak sahne kaydetmeyi desteklemez; Ses işlemcisi giriş ve çıkış kanallarının sessiz kontrolünü ve ses seviyesi kontrolünü destekler, ses dinamik seviyelerinin gerçek zamanlı geri bildirimini destekler ve karıştırma kontrolünü destekler; |
|
Hiper yakınsanmış düğüm yönetimi ve kontrolü |
Hiper yakınsanmış düğüm cihazı yönetimini destekler; hiper yakınsanmış düğüm kaydı ve yayın kontrolünü, noktadan noktaya çağrı kontrolünü, pencere açma kontrolünü, RTSP erişim kaynağı anahtarlamasını, video giriş arayüzü tipi anahtarlamayı, giriş ses kanalı kontrolünü, çıkış ses kanalı kontrolünü, yerleşik merkezi kontrolü (seri) destekler bağlantı noktası, kızılötesi verici bağlantı noktası, zamanlama güç kaynağı) ve tek tuşla yardım işlevi; |
|
Yumuşak Ekran Projeksiyonu |
Kablosuz/kablolu ağ ekranı hizmetleri sağlamak için Windows veya MAC bilgisayarları destekler ve senkronize ses ve video aktarımını destekler; |
|
IPC kontrolünün izlenmesi |
IPC ağ kamerası cihaz yönetimini destekleyin, ekranda görüntülemek için izleme kodu akışını çekin, IPC PTZ kontrolünü destekleyin; |
|
Platform kontrolünü izleme |
İzleme platformuna bağlanmak, izleme platformu ekipmanının medya sinyallerinin listesini almak, medya sinyallerinin ekrandaki görüntüsünü kontrol etmek ve izleme platformunun PTZ kontrolünü desteklemek için ulusal standart GB/T28181 protokolünü destekleyin; |
|
Video konferans MCU kontrolü |
Huawei, Polycom ve Dongwei video konferans MCU yerleştirmeyi destekler, konferansa katılan video konferans MCU terminallerinin medya sinyallerinin listesini alır ve medya sinyallerinin ekranda görüntülenmesini kontrol eder; |
|
Alarm bağlantısı |
Morning Eagle, MetLife, New Hengzong, Hikvision, Dahua ve Putek'ten gelen iş alarmlarına erişim ve bir alarm alındığında ekran görüntüsüne bağlantı, video kaydına bağlantı veya anahtarlama ekipmanı hizmetlerine bağlantı gibi akıllı bağlantı kontrolünü gerçekleştirir; |
|
Kullanıcı Arayüzü İstemcisi |
Kylin, Windows 7/10/11, Android ve iOS sistem platformlarında çalışmayı destekler; Kullanıcıların kişiselleştirilmiş kontrol arayüzü tasarlamasını destekleyin; birden fazla arayüz kontrolü setinin tasarımını destekler; Ses ve video sinyali planlamasını, ses kontrolünü ve çevresel ekipman kontrolünü birleştirmek için görsel arayüzü destekleyin; Düğmeler, listeler, zaman, düğmeler, fader'lar, seviyeler, ağaç dizinleri, düzenleme kutuları, resimler vb. gibi çeşitli bileşen türlerinin görüntülenmesini destekler. |
|
Kontrol Protokolü |
UDP, TCP, HTTP ağ protokolü kontrolünü destekleyin; Metin, onaltılık ve kızılötesi tip protokol kontrolünü destekleyin; ONVIF ve GB T- 28181 protokolü PTZ kontrolünü destekler; |
|
Mantık Programlama |
Kontrol kombinasyonu uygulamasını destekler, sıralı liste yürütme olaylarını ve karar ve seçim yürütme olaylarını destekler; Çift yönlü tetikleyici yürütme olayı düzenlemeyi destekleyin; Zamanlanmış tetiklemeli yürütme olaylarını, periyodik yürütme olaylarını ve döngüsel yürütme olaylarını destekler; |
|
Medya Protokolü |
Aşağıdaki protokollerle uyumlu kontrol arayüzü makinesini destekleyin: AAC, G.711, G.722 ses formatı kodlama ve kod çözme desteği; DANTE, CobraNet ve TAC ses protokollerinin birleşik yönetimini destekleyin; H.264 ve H.265 video formatı kodlama ve kod çözmeyi destekleyin, RTP ve RTSP medya protokollerini destekleyin; |
|
Bakım fonksiyonu |
Destek sistemi yapılandırması içe/dışa aktarma işlevi; Manuel sistem yedeklemesini, planlı yedeklemeyi ve tek tıklamayla yapılandırma geri yüklemesini destekler; Kullanıcı günlükleri, oturum açma günlükleri, işlem günlükleri, hata ayıklama günlükleri ve alarm günlükleri dahil olmak üzere sistem günlüklerinin depolanmasını ve dışa aktarılmasını destekler; Düğüm ekipmanının çevrimiçi durumunun izlenmesini ve denetlenmesini destekleyin; Codec düğümü yazılım sürümünün toplu yükseltmesini destekleyin; |
