Ürüne Genel Bakış
Bu yüksek performanslı profesyonel anahtarlama cihazı, ses ve video sinyallerini etkili bir şekilde yöneterek, onu yayın ve televizyon projeleri, multimedya konferans salonları, geniş ekranlar, televizyon öğretimi ve komuta/kontrol merkezleri gibi çeşitli uygulamalar için ideal hale getirir.
CVBS, YPbPr, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBaseT ve Optik gibi çeşitli sinyal formatlarını destekleyerek farklı giriş/çıkış türleri arasında kusursuz geçiş ve iletim sağlar
Özellikler
- 32-giriş ve 32-çıkış ses ve video sinyali anahtarlama kartı arayüzü ;
- Veri yolu anahtarlama teknolojisi, her sinyal yalnızca noktadan noktaya iletilemez, aynı zamanda tek başına bir veri yolu kanalı üzerinden de iletilebilir, böylece tüm sinyal görüntülerinin gerçek zamanlı görüntülenmesi sağlanır;
- Frekans ve hat ikiye katlama teknolojisi, hat ve frekansı iki katına çıkararak görüntü sinyallerinin görüntülenmesini iyileştirebilir;
- Geçiş işlemi sırasında siyah ekran, ekran sıkışması, titreme, yırtılma vb. olmadan kesintisiz çapraz geçiş;
- Çoklu sinyal türleri mevcuttur: CVBS, YPbPr, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBaseT, Optik;
- Çözünürlük ayarlanabilir, 4096 x 2160P@60Hz'e kadar destekler;
-
Çıkış kanallarının ayrı ayrı veya tamamen kapatılmasını veya açılmasını destekleyin;
-
Kesintisiz giriş kartı, özel Çince içeriği sol üst, sol alt, sağ üst, sağ alt vb. herhangi bir giriş kanalına yerleştirebilen ve görüntüleyebilen OSD özel karakter yer paylaşımlı ekran görüntüleme işlevini destekler ve karakter rengi ayarlanabilir. ;
-
Destek RS232 seri bağlantı noktası, TCP/IP ağı, ön panel kontrolü, açık kontrol protokolü;
-
GUI kullanıcı arayüzü kontrolünü ve insanlaştırılmış tasarımı destekleyin;
-
EDID bilgilerinin değiştirilmesi ve özelleştirilmesi;
-
Mevcut cihaz giriş ve çıkış kanalı durum sorgulama fonksiyonunu destekleyin;
-
Çoklu sahne kaydetme ve aramayı destekleyin;
-
Sinyal portu çalışırken takmayı destekler.
Popüler Etiketler: 32x32 hibrit modüler video matrisi, Çin 32x32 hibrit modüler video matrisi üreticileri, tedarikçileri, fabrika
|
Ev sahibi |
|
|
betimlemek |
32'ye kadar giriş ve 32'ye kadar çıkış ses ve video sinyali anahtarlama kartı arayüzünü destekler, çalışırken değiştirmeyi destekler |
|
kontrol |
|
|
Seri kontrol bağlantı noktası |
DB9 RS232 Dişi Konnektör |
|
Pim Yapılandırması |
Pim 2 TX, Pim 3 RX, Pim 5 GND |
|
Panel şasi yapısı |
Takılabilir sinyal, 8 sinyal giriş kartıyla 8 giriş kartı yuvası takılabilir, 8 sinyal çıkış kartıyla 8 çıkış kartı yuvası takılabilir |
|
Ön Panel Kontrolleri |
Düğme |
|
geleneksel |
|
|
Çalışma sıcaklığı |
-0-+50 derece |
|
Bağıl nem |
10%-90% |
|
güç kaynağı |
AC 100-240V , 50/60Hz , ana bilgisayarın yüksüz güç tüketimi 60W, kart hariç |
|
Şasi boyutu (mm) |
|
|
VMC{{0}}: 436,6L x 320,0G x 221,5Y |
|
|
Giriş Sinyali Kartı-VMC-4I-HD-4K |
|||
|
|
|||
|
Giriş sinyali |
4-kanal HDMI sinyali, 4-kanal analog ses sinyali |
Güç tüketimi |
12.5W |
|
Giriş Konnektörleri |
A 19-pin dişi, 3-pin takılabilir terminal bloğu yazın |
Renk Derinliği |
8bit |
|
Sinyal Türü |
HDMI, DVI-D, giriş sinyallerinin otomatik tanımlanması |
bant genişliği |
10,2Gbps |
|
sıcaklık |
0 derece - +50 derece |
nem |
10% - 90% |
|
Çözünürlük |
Maksimum giriş çözünürlüğü 4096 x 2160P@60Hz, giriş uyarlanabilir |
||
|
Ses Formatı |
Gömülü ses PCM, Dobly Digital, DTS, DTS-HD formatlarını destekler, harici ses PCM formatını destekler |
||
|
standart |
HDMI1.4, HDCP2.2'yi destekleyin |
||
|
EDID Yönetimi |
EDID öğrenme fonksiyonunu destekleyin |
||
|
Diğer özellikler |
Kroma, parlaklık, kontrast, renk sıcaklığı ve keskinlik değeri ayarlarını destekler, karakter yerleştirme işlevini destekler, çalışırken takılabilir |
||
|
Giriş Sinyali Kartı-VMC-4I-OF |
|||
|
|
|||
|
Giriş sinyali |
4-kanal fiber optik sinyal, otomatik giriş sinyali tanıma |
Güç tüketimi |
24W |
|
Giriş Konnektörleri |
Fiber Optik Modül |
Veri Türleri |
DVI/HDMI |
|
Maksimum oran |
10,2 Gb/sn |
Bağıl nem |
10%-90% |
|
sıcaklık |
0 derece -+50 derece |
Renk Derinliği |
8bit, 10bit, 12bit, 16bit |
|
Fiber Optik Modül |
|||
|
Arayüz Özellikleri |
LC arayüzü |
||
|
Fiber Optik Sinyal |
9 ayarlanabilir çözünürlük, en yüksek giriş çözünürlüğü 4096x2160@30Hz'dir |
||
|
İletim mesafesi |
Fiber optik verici/alıcı ile kullanılması gerekir, 4096x2160@30Hz tek modlu fiber maksimum iletim mesafesi 2KM, çoklu mod 300M'dir |
||
|
Maksimum veri hızı |
10,2Gbit/sn |
||
|
diğer |
|||
|
İşlev |
Destek karakter yer paylaşımı işlevi ve çalışırken değiştirme |
||
|
Giriş Sinyali Kartı-VMC-4I-HBT |
|||
|
|
|||
|
Video Girişi |
|||
|
Giriş sinyali |
4-kanal HDBT sinyali, otomatik giriş sinyali tanımlama |
Giriş Seviyesi |
TMDS 2,9V-3,3V |
|
Giriş Konnektörleri |
RJ45, sarı-yeşil çift renkli gösterge ışıklı |
Giriş Empedansı |
Diferansiyel hattı 100Ω |
|
Güç tüketimi |
21W |
||
|
Ses Girişi |
|||
|
Giriş sinyali |
4-kanal stereo sinyali |
Giriş Konnektörleri |
3,5 mm ses girişi |
|
Giriş Empedansı |
75Ω |
Frekans Tepkisi |
20Hz-20KHz |
|
kontrol |
|||
|
Kontrol Sinyali |
4-yol RS232 kontrol sinyali |
Kontrol Bağlantı Noktası |
3-pin takılabilir terminal bloğu |
|
protokol |
Destek RS232 protokolü, destek IR, RS232 iki yönlü şeffaf iletim |
||
|
geleneksel |
|||
|
Kazanmak |
0 dB |
bant genişliği |
10,2 Gb/sn |
|
Çözünürlük |
1920×1080@60Hz'e kadar destekler |
Çapraz konuşma |
<-50dB@5MHz |
|
İletim mesafesi |
1080p 70 m'den az veya ona eşit |
Anahtarlama oranı |
200 ns (maks.) |
|
Çalışma sıcaklığı |
-10 derece -+40 derece |
Bağıl nem |
10%-90% |
|
Ses Formatı |
Gömülü ses PCM, Dobly Digital, DTS, DTS-HD formatlarını destekler, harici ses PCM formatını destekler |
||
|
HDMI Standardı |
HDMI1.4a'yı destekleyin |
||
|
EDID, HDCP |
HDCP1.4 ile uyumlu EDID manuel yönetimini destekleyin |
||
|
Diğer özellikler |
Renklilik, parlaklık, kontrast, renk sıcaklığı ve keskinlik değeri ayarlarını, karakter yer paylaşımı işlevini, çalışırken takılabilir ve PoH harici güç kaynağı işlevini destekler |
||
|
Giriş Sinyali Kartı-VMC-2I-HBT-4K |
|||
|
|
|||
|
Video Girişi |
|||
|
Giriş sinyali |
2 -kanal HDBT sinyali, otomatik giriş sinyali tanıma |
Giriş Seviyesi |
TMDS 2,9V-3,3V |
|
Giriş Konnektörleri |
RJ45, sarı-yeşil çift renkli gösterge ışıklı |
Giriş Empedansı |
Diferansiyel hattı 100Ω |
|
Güç tüketimi |
21W |
||
|
Ses Girişi |
|||
|
Giriş sinyali |
2- yönlü stereo sinyali |
Giriş Konnektörleri |
3,5 mm ses girişi |
|
Giriş Empedansı |
75Ω |
Frekans Tepkisi |
20Hz-20KHz |
|
kontrol |
|||
|
Kontrol Sinyali |
2- yönlü RS232 kontrol sinyali |
Kontrol Bağlantı Noktası |
3-pin takılabilir terminal bloğu |
|
protokol |
Destek RS232 protokolü, destek IR, RS232 iki yönlü şeffaf iletim |
||
|
geleneksel |
|||
|
Kazanmak |
0 dB |
bant genişliği |
10,2 Gb/sn |
|
Çözünürlük |
4096 x 2160P@30Hz'e kadar destekler |
Çapraz konuşma |
<-50dB@5MHz |
|
İletim mesafesi |
1080p 70 m'den az veya ona eşit |
Anahtarlama oranı |
200 ns (maks.) |
|
Çalışma sıcaklığı |
-10 derece -+40 derece |
Bağıl nem |
10%-90% |
|
Ses Formatı |
Gömülü ses PCM, Dobly Digital, DTS, DTS-HD formatlarını destekler, harici ses PCM formatını destekler |
||
|
HDMI Standardı |
HDMI1.4 standardını destekleyin |
||
|
EDID, HDCP |
EDID manuel yönetimini destekleyin, HDCP2.2'yi destekleyin ve geriye dönük uyumlu |
||
|
Diğer özellikler |
Renklilik, parlaklık, kontrast, renk sıcaklığı ve keskinlik değeri ayarlarını, karakter yer paylaşımı işlevini, çalışırken takılabilir ve PoH harici güç kaynağı işlevini destekler |
||
|
Giriş Sinyali Kartı-VMC-4I-DV |
|||
|
|
|||
|
Giriş sinyali |
4-yollu DVI sinyali |
Giriş Seviyesi |
TMDS 2,9V-3,3V |
|
Giriş Konnektörleri |
Dişi bağlantı noktası DB24+5 |
Giriş Empedansı |
75Ω |
|
Güç tüketimi |
10W |
||
|
geleneksel |
|||
|
Kazanmak |
0 dB |
bant genişliği |
Maksimum veri hızı 4,95Gbit/s |
|
Video sinyali |
DVI, HDMI, VGA, C-VIDEO, YPbPr, giriş sinyallerinin otomatik tanımlanması |
Maksimum zaman gecikmesi |
5nS(±1nS) |
|
Veri Türleri |
8bit |
Çapraz konuşma |
<-50dB@5MHz |
|
Anahtarlama oranı |
200 ns (maks.) karışma |
Çözünürlük |
1920× 1200 @60Hz'e kadar destekler |
|
Ses Formatı |
Gömülü ses PCM, Dobly Digital, DTS, DTS-HD formatlarını destekler, harici ses PCM formatını destekler |
||
|
Ses örnekleme oranı |
32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K |
||
|
EDID ve DDC Yönetimi |
DVI ve HDMI standartlarını kullanarak Genişletilmiş Ekran Tanımlamayı (EDID) ve Görüntü Veri Kanalını (DDC) destekler |
||
|
HDCP Yönetimi |
Yüksek Bant Genişliğine Sahip Dijital İçerik Korumasını (HDCP) destekler ve DVI ve HDMI1.3 standartlarını kullanır |
||
|
Diğer özellikler |
Renklilik, parlaklık, kontrast, renk sıcaklığı ve keskinlik değeri ayarları, karakter yerleştirme işlevi, çalışırken takılabilir desteği |
||
|
Giriş Sinyali Kartı-VMC-4I-HD |
|||
|
|
|||
|
Giriş sinyali |
4-kanal HDMI sinyali (DVI ile uyumlu), 4-kanal analog ses sinyali |
Güç tüketimi |
10W |
|
Giriş Konnektörleri |
A 19-pin dişi, 3-pin takılabilir terminal bloğu yazın |
Renk Derinliği |
8 ve 10 ve 12 bit |
|
Sinyal Türü |
HDMI, DVI-D, giriş sinyallerinin otomatik tanımlanması |
bant genişliği |
6,75Gbps |
|
sıcaklık |
0 derece - +50 derece |
nem |
10% - 90% |
|
standart |
HDCP standardıyla uyumlu HDMI1.3 desteği |
Çözünürlük |
1920×1080@60Hz'e kadar destekler |
|
Ses Formatı |
Gömülü ses PCM, Dobly Digital, DTS, DTS-HD formatlarını destekler, harici ses PCM formatını destekler |
||
|
EDID ve DDC Yönetimi |
DVI ve HDMI standartlarını kullanarak Genişletilmiş Ekran Tanımlamayı (EDID) ve Görüntü Veri Kanalını (DDC) destekler |
||
|
Diğer özellikler |
Renklilik, parlaklık, kontrast, renk sıcaklığı ve keskinlik değeri ayarları, karakter yerleştirme işlevi, çalışırken takılabilir desteği |
||
|
Giriş Sinyali Kartı-VMC-4I-VG |
|||||
|
|
|||||
|
Video Girişi |
|||||
|
Giriş sinyali |
4-yollu VGA sinyali |
Kaplin girişi |
Yalnızca AC bağlantısı |
||
|
Giriş Konnektörleri |
15-pin D tipi dişi bağlantı noktası |
Giriş Seviyesi |
{{0}}.5-2.0Vp-p |
||
|
Giriş Empedansı |
75Ω |
||||
|
Ses Girişi |
|||||
|
Giriş sinyali |
4 kanal analog ses sinyali |
Ses giriş empedansı |
>10KΩ |
||
|
Giriş Konnektörleri |
3-pin takılabilir terminal bloğu |
Giriş Empedansı |
75Ω |
||
|
Frekans Tepkisi |
20Hz-20KHz |
||||
|
geleneksel |
|||||
|
Kazanmak |
0 dB |
Bant genişliği |
YPbPr: 170MHz; C-VİDEO: 150MHz; Ekran Kartı: 170MHz |
||
|
Anahtarlama oranı |
200ns(maks.) |
Çapraz konuşma |
<-50dB@5MHz |
||
|
Video sinyali |
VGA (RGBHV), YPbPr, C-VIDEO, giriş sinyallerinin otomatik tanımlanması |
||||
|
Renk Alanı |
Renk alanının ayarlanmasını destekler: YCBCR\RGB |
Çözünürlük |
1920×1200 @ 60Hz'e kadar destekler |
||
|
Güç tüketimi |
12W |
||||
|
Diğer özellikler |
Renklilik, parlaklık, kontrast, renk sıcaklığı ve keskinlik değeri ayarlarını destekler; karakter yer paylaşımı işlevi; çalışırken takılabilir; VGA sinyal girişi otomatik düzeltme; tek portlu fabrika ayarlarına geri yükleme |
||||
|
Giriş Sinyali Kartı-VMC-4I-AV |
|||||||
|
|
|||||||
|
Giriş sinyali |
4-kanal CVBS sinyali, 4-kanal analog ses sinyali |
Desteklenen ses formatları |
stereo |
||||
|
Giriş Konnektörleri |
BNC konektörü, 3-pin takılabilir terminal bloğu |
Standart |
PAL ve NTSC formatlarını destekleyin |
||||
|
Güç tüketimi |
11W |
Çözünürlük |
7 ayarlanabilir seviye, 1920×1080@60Hz'e kadar |
||||
|
geleneksel |
|||||||
|
Ses Gürültü Zemini |
-80dB |
Maksimum ses bozulması |
2.0V |
||||
|
Çalışma sıcaklığı |
0 derece - +50 derece |
Bağıl nem |
10% - 90% |
||||
|
bant genişliği |
6,75 Gb/sn |
Otomatik hat ölçeklendirme fonksiyonu |
Destek |
||||
|
Diğer özellikler |
Kroma, parlaklık, kontrast, renk sıcaklığı ve keskinlik değeri ayarlarını destekler; karakter yer paylaşımı işlevi; çalışırken tak |
||||||
|
Giriş Sinyali Kartı-VMC-4I-SD |
|||||||
|
|
|||||||
|
Giriş sinyali |
4-kanal SDI sinyali (her biri bir SDI döngü çıkışına sahiptir) |
Giriş Seviyesi |
TMDS 2,9V-3,3V |
||||
|
Giriş Konnektörleri |
BNC Konektörleri |
Giriş Empedansı |
75Ω |
||||
|
Video sinyali |
SDI, HD-SDI, 3G-SDI, giriş sinyallerinin otomatik tanımlanması |
Güç tüketimi |
14W |
||||
|
geleneksel |
|||||||
|
Renk Derinliği |
8&10&12bit |
Çalışma mesafesi |
1080p 100 m'ye eşit veya daha az (lütfen yüksek kaliteli kablo kullanın) |
||||
|
bant genişliği |
6,75 Gb/sn |
Maksimum çözünürlük |
1080p@60Hz |
||||
|
Çalışma sıcaklığı |
0 derece - +50 derece |
Bağıl nem |
10% - 90% |
||||
|
Hat ikiye katlama fonksiyonu |
Destek |
Çözünürlük |
1920×1080@60Hz'e kadar destekler; |
||||
|
Diğer özellikler |
Kroma, parlaklık, kontrast, renk sıcaklığı ve keskinlik değeri ayarlarını destekler; karakter yer paylaşımı işlevi; çalışırken tak |
||||||
|
Giriş Sinyali Kartı-VMC-4I-HV |
|||||
|
|
|||||
|
Giriş sinyali |
2-yollu HDMI sinyali (DVI ile uyumlu); 2-yollu VGA sinyali; 4-kanal stereo ses sinyali |
Güç tüketimi |
12W |
||
|
Giriş Konnektörleri |
A 19-pimli dişi konnektör yazın; 15-pin D tipi dişi konnektör; 3-pin takılabilir terminal bloğu |
||||
|
Çözünürlük |
1920×1080@60Hz'e kadar destekler |
||||
|
geleneksel |
|||||
|
HDMI Bağlantı Noktası: |
|||||
|
Renk Derinliği |
8 ve 10 ve 12 bit |
Sinyal Türü |
HDMI, DVI-D, giriş sinyallerinin otomatik tanımlanması |
||
|
bant genişliği |
6,75Gbps |
sıcaklık |
0 derece - +50 derece |
||
|
nem |
10% - 90% |
||||
|
Ses Formatı |
Gömülü ses PCM, Dobly Digital, DTS, DTS-HD formatlarını destekler, harici ses PCM formatını destekler |
||||
|
standart |
HDCP standardıyla uyumlu HDMI1.3 desteği |
||||
|
EDID ve DDC Yönetimi |
Genişletilmiş Ekran Tanımlamasını (EDID) ve Ekran Veri Kanalını (DDC) destekler |
||||
|
VGA Bağlantı Noktası: |
|||||
|
Kaplin girişi |
Yalnızca AC bağlantısı |
Giriş Seviyesi |
{{0}}.5-2.0Vp-p |
||
|
Giriş Empedansı |
75Ω |
Frekans Tepkisi |
20Hz-20KHz |
||
|
Kazanmak |
0 dB |
Çapraz konuşma |
<-50dB@5MHz |
||
|
Anahtarlama oranı |
200ns(maks.) |
Renk Alanı |
YCBCR\RGB ayarının desteklenmesi |
||
|
Video sinyali |
VGA (RGBHV), YPbPr, C-VIDEO, giriş sinyallerinin otomatik tanımlanması |
||||
|
Diğer Özellikler |
VGA sinyal girişinin otomatik olarak düzeltilmesini ve tek bağlantı noktalı fabrika ayarlarına sıfırlamayı destekler |
||||
|
İşlev |
Çalışırken takma ve çıkarma desteği, renk, parlaklık, kontrast, renk sıcaklığı ve keskinlik değeri ayarları desteği, karakter yer paylaşımı işlevi desteği |
||||
|
Çıkış Sinyal Kartı-VMC-4O-HD-4K |
|||
|
|
|||
|
Çıkış sinyali |
4-kanal HDMI sinyali, 4-kanal analog ses sinyali |
Güç tüketimi |
12.5 W |
|
Çıkış Konnektörleri |
A 19-pin dişi, 3-pin takılabilir terminal bloğu yazın |
Renk Derinliği |
8bit |
|
geleneksel |
|||
|
Sinyal Türü |
HDMI, DVI-D |
bant genişliği |
10,2Gbps |
|
sıcaklık |
0 derece - +50 derece |
nem |
10% - 90% |
|
Çözünürlük |
8 ayarlanabilir seviye, 60Hz'de 4096 x 2160'a kadar |
||
|
Ses Formatı |
Gömülü ses PCM, Dobly Digital, DTS, DTS-HD formatlarını destekler, harici ses PCM formatını destekler |
||
|
standart |
HDMI1.4, HDCP2.2'yi destekleyin |
||
|
EDID ve DDC Yönetimi |
EDID öğrenme fonksiyonunu ve DDC iletişimini destekleyin |
||
|
Diğer Özellikler |
Çıkış formatını ayarlamayı, bağımsız ses sinyali iletimini ve komutlar aracılığıyla çalışırken takmayı destekler |
||
|
Çıkış sinyal kartı-VMC-4O-OF |
|||
|
|
|||
|
Çıkış sinyali |
4-yollu fiber optik sinyal |
Güç tüketimi |
32W |
|
Çıkış Konnektörleri |
Fiber Optik Modül |
Maksimum oran |
10,2 Gb/sn |
|
Veri Türleri |
DVI/HDMI |
sıcaklık |
0 derece -+50 derece |
|
Bağıl nem |
10%-90% |
Renk Derinliği |
8bit, 10bit, 12bit, 16bit |
|
Çözünürlük |
En yüksek çıkış çözünürlüğü 4K @ 30Hz olan 36 ayarlanabilir çözünürlüğü destekler |
||
|
Fiber Optik Modül |
|||
|
Arayüz Özellikleri |
LC arayüzü |
||
|
Fiber Optik Sinyal |
Tek modlu optik fiberin maksimum iletim mesafesi 2KM ve çoklu modun maksimum iletim mesafesi 300M'dir. |
||
|
İletim mesafesi |
4K30 iletim mesafesi: tek modlu optik fiberin maksimum iletim mesafesi 2KM'dir ve çoklu mod 300M'dir |
||
|
Diğer Özellikler |
|||
|
Talimatlar yoluyla çıkış formatını ayarlama desteği, çalışırken takma ve çıkarma desteği |
|||
|
Çıkış sinyal kartı-VMC-4O-HBT |
|||
|
|
|||
|
Video Çıkışı |
|||
|
Çıkış sinyali |
4-kanal HDBT sinyali |
Çıkış Seviyesi |
TMDS 2,9V-3,3V |
|
Çıkış Konnektörleri |
RJ45, sarı-yeşil çift renkli gösterge ışıklı |
Çıkış Empedansı |
Diferansiyel hattı 100Ω |
|
Güç tüketimi |
21W |
||
|
Ses Çıkışı |
|||
|
Çıkış sinyali |
4-kanal stereo sinyali |
Çıkış Konnektörleri |
3,5 mm ses girişi |
|
Çıkış Empedansı |
75Ω |
Frekans Tepkisi |
20Hz-20KHz |
|
kontrol |
|||
|
Kontrol Sinyali |
4-yol RS232 kontrol sinyali |
Kontrol Bağlantı Noktası |
3-pin takılabilir terminal bloğu |
|
protokol |
RS232 protokolünü destekleyin |
||
|
geleneksel |
|||
|
Kazanmak |
0 dB |
bant genişliği |
10,2 Gb/sn |
|
Çözünürlük |
1080p'ye kadar kesintisiz destek |
Çapraz konuşma |
<-50dB@5MHz |
|
İletim mesafesi |
1080p 70 m'den az veya ona eşit |
Anahtarlama oranı |
200 ns (maks.) |
|
Çalışma sıcaklığı |
-10 derece -+40 derece |
Bağıl nem |
10%-90% |
|
Ses Formatı |
Gömülü ses PCM, Dobly Digital, DTS, DTS-HD formatlarını destekler, harici ses PCM formatını destekler |
||
|
HDMI Standardı |
HDCP 2.2 ile uyumlu HDMI1.4 desteği |
||
|
EDID ve DDC Yönetimi |
EDID manuel yönetimini ve DDC iletişim fonksiyonunu destekleyin |
||
|
Çözünürlük |
En yüksek çıkış çözünürlüğü 1920×1080@60Hz olan 36 ayarlanabilir çözünürlüğü destekler |
||
|
İletim mesafesi |
70 metreye kadar 1920×1080P60Hz iletim mesafesi |
||
|
Diğer Özellikler |
Komutlar aracılığıyla çıkış formatı, çalışır durumda takılabilir ve PoH harici güç kaynağı işlevlerinin ayarlanmasını destekler |
||
|
Çıkış sinyal kartı-VMC-2O-HBT-4K |
|||
|
|
|||
|
Video Çıkışı |
|||
|
Çıkış sinyali |
2- yönlü HDBT sinyali |
Çıkış Seviyesi |
TMDS 2,9V-3,3V |
|
Çıkış Konnektörleri |
RJ45, sarı-yeşil çift renkli gösterge ışıklı |
Çıkış Empedansı |
Diferansiyel hattı 100Ω |
|
Güç tüketimi |
21W |
||
|
Ses Çıkışı |
|||
|
Çıkış sinyali |
2- yönlü stereo sinyali |
Çıkış Konnektörleri |
3,5 mm ses girişi |
|
Çıkış Empedansı |
75Ω |
Frekans Tepkisi |
20Hz-20KHz |
|
kontrol |
|||
|
Kontrol Sinyali |
4-yol RS232 kontrol sinyali |
Kontrol Bağlantı Noktası |
3-pin takılabilir terminal bloğu |
|
protokol |
RS232 protokolünü destekleyin |
||
|
geleneksel |
|||
|
Kazanmak |
0 dB |
bant genişliği |
10,2 Gb/sn |
|
Çözünürlük |
4096 x 2 160@ 30Hz'e kadar destekler |
Çapraz konuşma |
<-50dB@5MHz |
|
İletim mesafesi |
1080p 70m'den küçük veya eşit, 4K 40M'den küçük veya eşit |
Anahtarlama oranı |
200 ns (maks.) |
|
Çalışma sıcaklığı |
-10 derece -+40 derece |
Bağıl nem |
10%-90% |
|
Ses Formatı |
Gömülü ses PCM, Dobly Digital, DTS, DTS-HD formatlarını destekler, harici ses PCM formatını destekler |
||
|
HDMI Standardı |
HDCP 2.2 ile uyumlu HDMI1.4 desteği |
||
|
EDID ve DDC Yönetimi |
EDID manuel yönetimini ve DDC iletişim fonksiyonunu destekleyin |
||
|
Çözünürlük |
En yüksek çıkış çözünürlüğü 4096 x 2 160@ 30Hz olan 36 ayarlanabilir çözünürlüğü destekler |
||
|
İletim mesafesi |
40M mesafeye kadar 4K, 70M'ye kadar 1080P desteği |
||
|
Diğer Özellikler |
Komutlar aracılığıyla çıkış formatı, çalışır durumda takılabilir ve PoH harici güç kaynağı işlevlerinin ayarlanmasını destekler |
||
|
Çıkış sinyal kartı-VMC-4O-DV |
|||
|
|
|||
|
Çıkış sinyali |
4-yollu DVI sinyali |
Çıkış Seviyesi |
TMDS 2,9V-3,3V |
|
Çıkış Konnektörleri |
Dişi bağlantı noktası DB24+5 |
Çıkış Empedansı |
75Ω |
|
Güç tüketimi |
6W |
||
|
geleneksel |
|||
|
Kazanmak |
0 dB |
bant genişliği |
4,95Gbit/sn |
|
Video sinyali |
DVI, HDMI, VGA, C-VİDEO, YPbPr |
Maksimum zaman gecikmesi |
5nS(±1nS) |
|
Veri Türleri |
8bit |
Çapraz konuşma |
<-50dB@5MHz |
|
Çözünürlük |
36 ayarlanabilir seviye, 1920×1200@60Hz'e kadar |
Anahtarlama oranı |
200 ns (maks.) karışma |
|
Ses Formatı |
Gömülü ses PCM, Dobly Digital, DTS, DTS-HD formatlarını destekler, harici ses PCM formatını destekler |
||
|
Ses örnekleme oranı |
32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K |
||
|
EDID ve DDC Yönetimi |
DVI ve HDMI standartlarını kullanarak Genişletilmiş Ekran Tanımlamayı (EDID) ve Görüntü Veri Kanalını (DDC) destekler |
||
|
HDCP Yönetimi |
Yüksek Bant Genişliğine Sahip Dijital İçerik Korumasını (HDCP) destekler ve DVI ve HDMI1.3 standartlarını kullanır |
||
|
Diğer Özellikler |
Çıkış formatını ayarlamayı ve komutlar aracılığıyla çalışırken takmayı destekler |
||
|
Çıkış Sinyal Kartı-VMC-4O-HD |
|||
|
|
|||
|
Çıkış sinyali |
4-kanal HDMI sinyali (DVI ile uyumlu), 4-kanal analog ses sinyali |
Güç tüketimi |
8W |
|
Çıkış Konnektörleri |
A 19-pin dişi, 3-pin takılabilir terminal bloğu yazın |
Renk Derinliği |
8bit |
|
Sinyal Türü |
HDMI, DVI-D |
bant genişliği |
6,75Gbps |
|
sıcaklık |
0 derece - +50 derece |
nem |
10% - 90% |
|
Çözünürlük |
36 ayarlanabilir çözünürlük, 1920×1200@60Hz'e kadar |
||
|
Ses Formatı |
Gömülü ses PCM, Dobly Digital, DTS, DTS-HD formatlarını destekler, harici ses PCM formatını destekler |
||
|
standart |
HDCP ile uyumlu HDMI1.3 desteği |
||
|
EDID ve DDC Yönetimi |
EDID öğrenme fonksiyonunu destekleyin ve veri kanalını (DDC) görüntüleyin |
||
|
Diğer Özellikler |
Talimatlar aracılığıyla çıkış formatını ayarlamayı destekleyin, çalışırken takmayı destekleyin |
||
|
Çıkış sinyal kartı-VMC-4O-VG |
|||
|
|
|||
|
Video Çıkışı |
|||
|
Çıkış sinyali |
4-yollu VGA sinyali |
Anahtar Türü |
Dikey Aralık |
|
Çıkış Konnektörleri |
15-pin D tipi dişi bağlantı noktası |
Çıkış Seviyesi |
{{0}}.5-2.0Vp-p |
|
Çıkış Empedansı |
75Ω |
Çözünürlük |
36 ayarlanabilir çözünürlük, 1920×1200@60Hz'e kadar |
|
Sinyal Türü |
Destek VGA, YPBPR, C-VIDEO sinyal formatları |
||
|
Ses Çıkışı |
|||
|
Çıkış sinyali |
4 kanal analog ses sinyali |
Çıkış Empedansı |
75Ω |
|
Çıkış Konnektörleri |
3-pin takılabilir terminal bloğu |
Frekans Tepkisi |
20Hz-20KHz |
|
geleneksel |
|||
|
Kazanmak |
0 dB |
Anahtarlama oranı |
200ns(maks.) |
|
Çapraz konuşma |
<-50dB@5MHz |
Güç tüketimi |
6W |
|
Diğer Özellikler |
Çıkış formatını ayarlamayı ve komutlar aracılığıyla çalışırken takmayı destekler |
||
|
Çıkış sinyal kartı-VMC-4O-AV |
|||
|
|
|||
|
Çıkış sinyali |
4-kanal CVBS sinyali, 4-kanal analog ses sinyali |
Çözünürlük |
480I ve 576I iki çözünürlük ayarlanabilir |
|
Çıkış Konnektörleri |
BNC konektörü, 3-pin takılabilir terminal bloğu |
Çıkış Ses Formatı |
stereo |
|
Güç tüketimi |
9W |
İletim mesafesi |
100 m'ye eşit veya daha az (lütfen yüksek kaliteli kablo kullanın) |
|
geleneksel |
|||
|
Ses Gürültü Zemini |
-80dB |
Maksimum ses bozulması |
2.0V |
|
Çalışma sıcaklığı |
0 derece - +50 derece |
Bağıl nem |
10% - 90% |
|
bant genişliği |
6,75 Gb/sn |
Standart |
PAL ve NTSC formatlarını destekleyin |
|
Diğer Özellikler |
Çıkış formatını ayarlamayı ve komutlar aracılığıyla çalışırken takmayı destekler |
||
|
Çıkış sinyal kartı-VMC-4O-SD |
|||
|
|
|||
|
Çıkış sinyali |
4-kanal SDI sinyali (her biri bir SDI döngü çıkışına sahiptir) |
Çıkış Seviyesi |
TMDS 2,9V-3,3V |
|
Çıkış Konnektörleri |
BNC Konektörleri |
Çıkış Empedansı |
75Ω |
|
Video sinyali |
SDI, HD-SDI, 3G-SDI |
Güç tüketimi |
15W |
|
Çözünürlük |
7 ayarlanabilir çözünürlük, 1920×1200@60Hz'e kadar |
||
|
geleneksel |
|||
|
Renk Derinliği |
8&10&12bit |
Çalışma mesafesi |
1080p 100 m'ye eşit veya daha az (lütfen yüksek kaliteli kablo kullanın) |
|
bant genişliği |
6,75 Gb/sn |
Maksimum çözünürlük |
1080p@60Hz |
|
Çalışma sıcaklığı |
0 derece - +50 derece |
Bağıl nem |
10% - 90% |
|
Diğer Özellikler |
Çıkış formatını ayarlamayı ve komutlar aracılığıyla çalışırken takmayı destekler |
||
|
Çıkış sinyal kartı-VMC-4O-HV |
|||
|
|
|||
|
Çıkış sinyali |
2-yollu HDMI sinyali (DVI ile uyumlu); 2-yollu VGA sinyali; 4-kanal stereo ses sinyali |
Güç tüketimi |
8W |
|
Çıkış Konnektörleri |
A 19-pimli dişi konnektör yazın; 15-pin D tipi dişi konnektör; 3-pin takılabilir terminal bloğu |
||
|
Çözünürlük |
36 ayarlanabilir çözünürlük, 1920×1200@60Hz'e kadar |
||
|
geleneksel |
|||
|
HDMI Bağlantı Noktası: |
|||
|
Renk Derinliği |
8 bit |
Sinyal Türü |
HDMI, DVI-D |
|
bant genişliği |
6,75Gbps |
sıcaklık |
0 derece - +50 derece |
|
nem |
10% - 90% |
||
|
Ses Formatı |
Gömülü ses PCM, Dobly Digital, DTS, DTS-HD formatlarını destekler, harici ses PCM formatını destekler |
||
|
standart |
HDCP ile uyumlu HDMI1.3 desteği |
||
|
EDID ve DDC Yönetimi |
EDID öğrenme fonksiyonunu ve DDC iletişim fonksiyonunu destekleyin |
||
|
VGA Bağlantı Noktası: |
|||
|
Çıkış Seviyesi |
{{0}}.5-2.0Vp-p |
Çıkış Empedansı |
75Ω |
|
Sinyal Türü |
VGA, YPBPR, C-VİDEO |
||
|
Anahtar Türü |
Dikey Aralık |
Frekans Tepkisi |
20Hz-20KHz |
|
Kazanmak |
0 dB |
Çapraz konuşma |
<-50dB@5MHz |
|
Anahtarlama oranı |
200ns(maks.) |
||
|
Bant genişliği |
YPbPr: 170MHz; C-VİDEO: 150MHz; Ekran Kartı: 170MHz |
||
|
Video sinyali |
VGA (RGBHV), YPbPr, S-VİDEO, C-VİDEO |
||
|
diğer |
|||
|
Çıkış formatını ayarlamayı ve komutlar aracılığıyla çalışırken takmayı destekler |
|||
|
Sinyal Önizleme Kartı-VMC-4P-OB |
|||
|
|
|||
|
arayüz |
2 RJ45 bağlantı noktası |
Önizleme yeteneği |
4 video kaynağını aynı anda önizleyebilir |
|
Protokoller ve Standartlar |
H.264 kodlama teknolojisi, standart RTSP protokolü |
Güç tüketimi |
15W |
|
Çözünürlük |
Video oynatmanın her kanalının çözünürlüğü 720p'ye ulaşabilir ve önizleme çözünürlüğü komutlar aracılığıyla değiştirilebilir |
||
|
kontrol |
Matris kontrolünü destekleyin, kapanma hafıza fonksiyonunu destekleyin |
||
|
IP Kod Çözücü Kartı-VMC-4I-IP |
|||
|
|
|||
|
arayüz |
2 RJ45 bağlantı noktası |
Kod çözme yeteneği |
4*1080P@60Hz, 8*1080P@30Hz, 16*720P@30Hz kod çözme desteği |
|
Ses Arayüzü |
Ses girişi 1/2/3/4: ayrılmış harici ses arabirimi |
Güç tüketimi |
1 3 W |
|
Çözünürlük |
Rtsp/rtp/rtpo TCP erişimini destekleyin |
diğer |
Güç kapalı hafıza ile |
|
kontrol |
Onvif2.6 protokolünü destekleyin, onvif cihaz tanımlamayı destekleyin, onvif protokol akış erişimini destekleyin, onvif PTZ kontrolünü destekleyin |
||
|

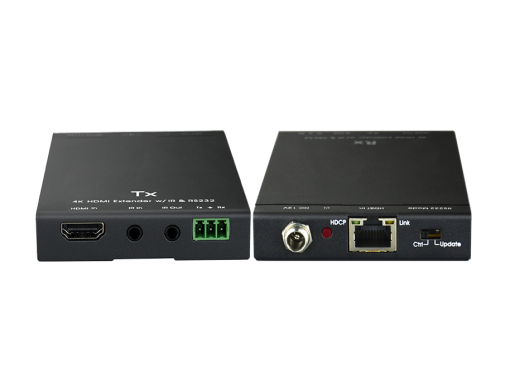

HDMI Sinyali 70 m HDBaseT Verici-VHBT-HD-70T |
|||
|
|
|||
|
HDBaseT giriş kartı ve 4K HDBaseT giriş kartıyla kullanım için |
|||
|
girmek |
1-yollu HDMI |
Giriş Konnektörleri |
A 19-pimli dişi konnektör yazın |
|
Çıkış |
1 -way HDBaset |
Çıkış Konnektörleri |
RJ-45 Terminalleri |
|
Kontrol arayüzü |
1 kanal IR GİRİŞİ, 1 kanal IR ÇIKIŞI, 1 çift yönlü RS232 |
Kontrol fonksiyonları |
CEC, IR, RS232 iki yönlü şeffaf iletimi destekler |
|
standart |
HDCP2.2 ve HDMI1.4 standartlarıyla uyumlu |
Çözünürlük |
3840×2160@30Hz'e kadar destekler |
|
Çalışma sıcaklığı |
0~50 derece |
nem |
10% ~ 90% |
|
Maksimum güç tüketimi |
14W |
Boyutlar (mm) |
115L x 109W x 16.2H |
|
İletim mesafesi |
1920×1080P60Hz iletim mesafesi 70 metreye kadar, 3840×2160@30Hz iletim mesafesi 40 metreye kadar |
||
|
diğer |
Çift yönlü PoC işlevini ve RS232 ürün yazılımı yükseltmesini destekleyin |
||
|
HDMI Sinyali 70 m HDBaseT Alıcı-VHBT-HD-70R |
|||
|
|
|||
|
HDBaseT çıkış kartı, 4K HDBaseT çıkış kartıyla kullanın |
|||
|
girmek |
1 -way HDBaset |
Giriş Konnektörleri |
A 19-pimli dişi konnektör yazın |
|
Çıkış |
1-yollu HDMI |
Çıkış Konnektörleri |
RJ-45 Terminalleri |
|
Kontrol arayüzü |
1 kanal IR GİRİŞİ, 1 kanal IR ÇIKIŞI, 1 çift yönlü RS232 |
Kontrol fonksiyonları |
CEC, IR, RS232 iki yönlü şeffaf iletimi destekler |
|
standart |
HDCP2.2 ve HDMI1.4 standartlarıyla uyumlu |
Çözünürlük |
3840×2160@30Hz'e kadar destekler |
|
Çalışma sıcaklığı |
0~50 derece |
nem |
10% ~ 90% |
|
Maksimum güç tüketimi |
14W |
Boyutlar (mm) |
115L x 109W x 16.2H |
|
İletim mesafesi |
1920×1080P60Hz iletim mesafesi 70 metreye kadar, 3840×2160@30Hz iletim mesafesi 40 metreye kadar |
||
|
diğer |
Çift yönlü PoC işlevini ve RS232 ürün yazılımı yükseltmesini destekleyin |
||
