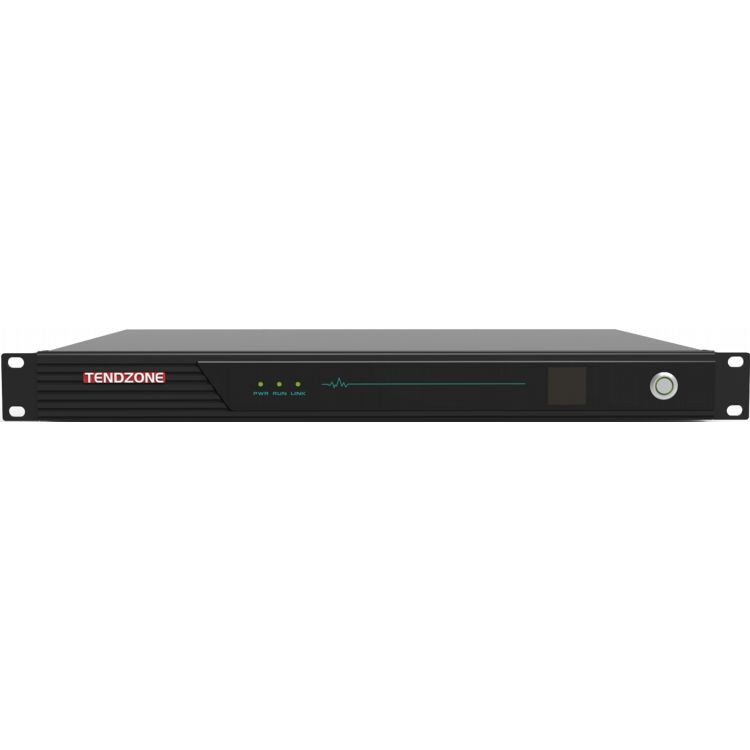

CLIMBER-1008 Genel Bakış
CLIMBER-1008, Tendzone tarafından geliştirilen ve entegre ürün geliştirmede uzun yıllara dayanan uzmanlıktan yararlanan en yeni 9-in-1 çok işlevli terminal ana bilgisayarıdır. CLIMBER-1008, aşağıdakiler de dahil olmak üzere geniş bir işlevsellik yelpazesini kapsar: Çevresel Çevre Kontrolü, Video Matris Anahtarlaması, Ses İşlemcisi, Güç amplifikatörü, PoE anahtarı, Uzaktan Video Konferans, Yerel Kayıt ve Yayın, Merkezi Dokunmatik Kontrol, Dağıtılmış Sistem Giriş ve Çıkış Codec'leri ,IPC Erişimi vb. Bu özellikler CLIMBER-1008'ı multimedya konferans odaları, akıllı sınıflar, konferans salonları ve çok fonksiyonlu mekanlar. Kullanıcıların yerel toplantılar, uzaktan konferanslar, canlı yayınlar, eğitim oturumları, denetim ve öğretim yürütmesine olanak tanıyan çeşitli operasyonel senaryoları destekler.
CLIMBER-1008 bir ağ üzerinden bağımsız olarak çalışabilir, çok çeşitli ses ve video multimedya çevre birimlerinin yanı sıra çevresel kontrollerle akıllı bir şekilde arayüz oluşturabilir. Bu tasarım yalnızca ekipman alanından tasarruf etmekle kalmıyor, aynı zamanda kullanıcılara çeşitli kullanışlı ve sezgisel operasyonel arayüzler sağlıyor.
CLIMBER-1008 serisi, H.265 4K@60 video codec bileşenlerini destekleyen, işleme yeteneklerini önemli ölçüde artıran yeni nesil medya işleme çipleri tarafından desteklenmektedir. Bu gelişme, kullanıcılara yüksek çözünürlüklü bir deneyim sunarak gelişmiş görüntü ve ses kalitesi sağlar.
Özellikler
Akıllı Merkezi Kontrol:
- Kendi ses ve videolarını elde etmek için konferans tableti aracılığıyla multimedya ekipmanlarının entegre kontrolü, video konferans, kayıt ve yayın, üçüncü taraf çevre birimlerinin birleşik yönetimi;
- RS232/485/IR/IO/RELAY gibi ortak merkezi kontrol arayüzleriyle.
- Zigbee IoT protokol kontrolünü destekler.
- Tek bir seri bağlantı üzerinden çift yönlü kontrolü destekler.
- Kalkandan kaynaklanan paraziti ve bağlantının kesilmesini önlemek için kablolu kontrolü kablosuz IoT kontrolüyle birleştirir.
Yüksek Çözünürlük4K Video Matrisi
- 4 giriş 2 çıkış 4K60 HD kesintisiz geçişli video matrisi
- Multimedya konferans odası, multimedya sınıfı ve diğer sahneler gibi çeşitli sahne uygulamalarını destekleyin,
- yerel merkezi kontrol, ekran, ses güçlendirme ve diğer ihtiyaçları destekler
- Multimedya Bilgi Dağıtılmış Etkileşimli Sistem platformunun (MIDIS) codec teknolojisini destekler ve dağıtılmış tek giriş/çıkış arayüz makinesi olarak kullanılır;
Dijital Ses İşlemcisi
- 8-giriş-4-dışarı tam özellikli ses arayüzü, yerleşik ağ sesi ve HDMI ses,
- Sınıf ortamlarındaki yankılanmayı ve gürültüyü etkili bir şekilde ortadan kaldıran 5A ses algoritmasını oluşturun.
- 2*100W nominal güce sahip dahili dijital amplifikatör.
Video Konferans:
- Yerel kayıt ve oynatma işlevine sahip video konferans terminali
- Uzaktan ses ve görüntülü iki yönlü etkileşimin gereksinimlerini karşılayan uzaktan etkileşimli SIP çağrılarını destekler
- isteğe bağlı yerleşik çok taraflı etkileşimli yetkilendirme, standart protokol üçüncü taraf video konferans platformuna erişimi destekler;
POE ağ anahtarı:
- IPC güç kaynağını destekleyin, tek hatlı görüntü ve kontrol yapın,
- TCP/UDP ağ kontrolü üçüncü taraf cihazlarını destekleyin,
- API arayüz belgeleri sağlayabilir;
Yerel kayıt ve oynatma:
- 4 ila 6 yerel video akışının kaydedilmesini, toplantı kaydını ve video depolamayı destekler.
Giriş/çıkış arayüzü:
- dağıtılmış planlama komutu için multimedya dağıtılmış etkileşimli sisteme erişimin desteklenmesi;
IPC erişimi:
- 12 IPC video erişimini ve yerel çıktıyı, kaydı vb. destekler.
Stabilve güvenilir
- Virüs istilasından arındırılmış gömülü Linux sistemi kullanılmaktadır.
- Ev sahibi, taşıyıcı sınıfı yapı tasarımını benimser, ürün istikrarlı ve güvenilirdir, 7*24 saat uzun süre çalışmaya uygundur.
- Cihaz 1U kabine veya bağımsız olarak kurulabilir. Ön paneldeki LCD görüntülenir
- İki güç anahtarı, bir sabit güç anahtarı ve bir yumuşak güç anahtarı, cihazın bekleme veya uykudan uyanma durumuna geçmesini sağlamak için birlikte çalışabilir
Arka panel görüntüsü:
(1) Ana bilgisayar güç kaynağı (2) Ana bilgisayar güç anahtarı (3) Gigabit Ethernet bağlantı noktaları * 6 (bunlardan 4'ü POE'dir) (4) IR kızılötesi arayüzü * 2 (5) RS-232/485 arayüzü * {{ 10}} RS232/485 hata ayıklama * 1 ( 6 ) RÖLE kontrol portu * 2 (gerilim ve akım: 12V/1A'dan fazla değil) (7) G/Ç arayüz*2 (voltaj ve akım: 12V/en fazla 1A) (8) USB Tip-A *2, USB Tip-B*1 (9) HDMI çıkış bağlantı noktası*2 ( 10 ) HDMI giriş bağlantı noktası *4 ( 11 ) Amplifikatör terminalleri * 2 çift (12) L/R Phoenix terminali stereo çıkışı * 2 (13) MIC/LINE giriş bağlantı noktası * 8
Popüler Etiketler: dokuzu bir arada entegre işlemci, Çin dokuzu bir arada entegre işlemci üreticileri, tedarikçileri, fabrika
ÖZELLİKLER
|
proje |
TIRMANICI-1008 |
|
Güvenli ve istikrarlı |
LINUX sistemine dayalı olarak geliştirilmiş, virüssüz endüstriyel sınıf sistem mimarisini benimsemek |
|
Veri Arayüzü |
2 USB Tip-A, 1 USB Tip-B |
|
Ağ Kamerası |
12 yerel ağ kamerası, 4 ağ yönlendirme |
|
Video Codec'i |
4K60'a kadar video kodlamayı ve kod çözmeyi destekler; 4 kanala kadar 1080P60 kodlamayı ve 4 kanala kadar 1080P@60 kod çözmeyi destekler; veya 8 kanal 1080P@30 kodlama ve 8 kanal 1080P@30 kod çözme; |
|
Ses ve video protokolü |
Ses, G.711, G.722, G722.1, G722.1C, AAC'yi destekler ve ses kodu akışlarının kodunun çözülmesini destekler Video H.264HP, MP, BP, H265MP'yi destekler |
|
Ekran terminali |
Tek ekran/resim içinde resim/resim dışında resim sentezini, altyazı kaplamayı, terminal adı kaplamayı ve tek, çift, üç, dört, beş, altı, istasyon logo gösterimini gerçekleştirebilen dahili video bölme işlevi, yedi, sekiz, dokuz, on, on üç ve on altı bölünmüş ekran |
|
kontrol Paneli |
Çeşitli kontrol panellerini destekler, isteğe bağlı 10,1-inç kablolu Android dokunmatik ekran (duvara montaj olmadan standart, POE desteği yoktur), 10,1-inç ağ PoE masaüstü dokunmatik ekranı, 10.{{5 }}inç ağ PoE duvara monte dokunmatik ekran (duvara monte alt kutuyla standart) |
|
Codec oranı |
Maksimum 16 kanal 1080P codec, kanal başına 512Kbps~16Mbps |
|
Ses Girişi |
8-yollu Phoenix terminal girişi (48V fantom güç MIC girişini veya hat girişli doğrusal girişi destekler), 4- yollu HDMI yerleşik ses girişi |
|
Ses Çıkışı |
4-yollu hat çıkışı ses çıkışı (veya 2 çift L/R Phoenix terminal stereo çıkışı), 2-yollu 100W@8 ohm dijital amplifikatör çıkışı (veya 2-yollu 150W@4 ohm dijital) amplifikatör çıkışı), 2-yollu HDMI gömülü ses çıkışı; ses seviyesi ayarını destekler, ses senkronizasyonu ve karıştırmayı destekler |
|
Video Girişi |
4 HDMI giriş arayüzü, 16 IP ağ kamerası girişi; Maksimum 4K30 çözünürlüğe sahip HDMI IN1 ve HDMI IN3 desteği girişi ve maksimum 1920*1080@60 çözünürlüğe sahip HDMI IN2 ve HDMI IN4 desteği girişi; |
|
Video Çıkışı |
2 HDMI çıkış arayüzü, HDMI OUT1 ve HDMI OUT2, maksimum çözünürlüklü 4K30 çıkışını destekler; |
|
Ses İşleme |
Otomatik yankı iptali (AEC), otomatik kazanç kontrolü (AGC), otomatik gürültü iptali/bastırma (ANC /ANS), otomatik geri bildirim iptali (AFC), karıştırma matrisi (AM), paket kaybı telafisini (PLC) destekler |
|
Video İşleme |
Video çözünürlüğü uyarlamayı, değiştirmeyi, ayırmayı, ekran bölmeyi, kayan altyazı yer paylaşımı gösterimini, terminal adı yer paylaşımını, istasyon logosu gösterimini ve görüntü parametresi ayarını destekler; altyazı ve terminal adı yer paylaşımı isteğe bağlı konum ayarlamasını destekler; istasyon logosu sol üst, sağ üst, sol alt ve sağ alt konum ayarını destekler ve şeffaf ekran ayarını destekler; |
|
İletişim Protokolü |
SIP, BFCP çift akış, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS; |
|
Ağ Arayüzü |
1 WAN bağlantı noktası, 5 LAN bağlantı noktası; veya 6 ağ bağlantı noktasını tam olarak bağlanacak şekilde ayarlayın; Ağ bağlantı noktalarından 4'ü PoE güç kaynağını destekler; Not: Üçüncü taraf PoE anahtarına bağlanmanız gerekiyorsa, ağ bağlantı noktalarından birinin harici PoE gücü sağlamadığından emin olmak amacıyla diğer tarafın PoE anahtarına bağlanmak için PoE'yi desteklemeyen bir ağ bağlantı noktası kullanmanızı öneririz. . PoE arayüzlerini kullanarak birbirinize doğrudan bağlanmamaya çalışın. |
|
Karıştırma fonksiyonu |
Miksere giren yerel ses, HDMI gömülü ses ve uzaktan ses RTSP ağ erişim akışlarını destekler ve miksajı dinamik olarak seçebilir |
|
Merkezi Kontrol |
Tek dokunuşla merkezi kontrol: sistemi değiştirme, çıkış ses seviyesini ayarlama, sinyal kaynağını değiştirme, kamera kontrolü, kayıt ve yayın kontrolü, uzaktan arama, ortam kontrolü vb. |
|
Çevresel kontrol arayüzü |
3-yollu RS-232/485 arayüzü, 1*RS232/RS485 HATA AYIKLAMA , 2-yollu RÖLE, 2-yollu G/Ç, 2-yollu kızılötesi IR |
|
Video konferans |
H.323 noktadan noktaya video konferans çağrılarını ve yardımcı akış gönderimini destekleyin; SIP noktadan noktaya video konferans çağrılarını ve yardımcı akış gönderimini destekleyin; Tek bir makine maksimum 6-taraf konferansını (SIP/H.323 protokolü aracılığıyla) destekler, birden fazla konferans şablonunun oluşturulmasını destekler, planlanmış konferansları destekler ve konferansları planlanan zamana göre otomatik olarak toplar; konferans sırasında yeni terminalleri konferansa katılmaya davet edebilir veya bir terminali konferanstan çıkarabilirsiniz; tek tıklamayla herhangi bir mekanı sessize alabilir/açabilirsiniz veya tüm mekanları sessize alabilir/açabilirsiniz; H.323 protokolü kullanıldığında GK kaydı desteklenir ve kısa numaralar üzerinden arama yapılabilir; SIP protokolü kullanıldığında SIP kaydı desteklenir ve kısa numaralar üzerinden arama yapılabilir; Video konferans sırasında, tüm konferans boyunca ses ve videonun gizlice dinlenmesini önlemek için ses ve videonun şifreli iletimini, noktadan noktaya arama şifrelemesini ve çok taraflı video konferans görüşmesi şifrelemesini destekler; |
|
Akışı itin |
Aynı anda en az 8 farklı canlı yayın platformuna yayın desteği |
|
Canlı yayın |
10- kanala kadar çok noktaya yayın, canlı yayın ve isteğe bağlı yayınları destekler |
|
Kayıt fonksiyonu |
Maksimum 4 yerel kayıt akışıyla (veya 1 4K resim kaydıyla) kayıt ve yayın dağıtım terminali ve istemcisi olarak kullanılmayı destekler, kayıt ve yayın dosyası formatı MP4'tür, USB flash sürücülerin otomatik olarak kopyalanmasını destekler, USB flash sürücü sisteminin zorla yükseltilmesi ve ilk yapılandırmanın geri yüklenmesi, kayıt dosyası içerik yönetimini destekler (indirme/dışa aktarma/düzenleme/silme) |
|
Dağıtık Sistemler |
Dağıtılmış bir sistemin giriş ve çıkış arayüz makinesi olarak kullanılabilir ve çeşitli istemcilerin (Android istemcisi, IOS istemcisi, Hongmeng istemcisi, WINDOWS istemcisi, Kylin istemcisi vb.) ihtiyaçlarını karşılamak için dağıtılmış bir sisteme erişimi destekler. ) görsel kontrol ve dağıtılmış ekran üstü gösterim için; multimedya dağıtılmış kontrol sistemleriyle eşleşmeyi destekler, görsel görüntü ön izleme yoluyla cihaz kontrolünü destekler, dağıtılmış düğüm terminali olarak kullanılmasını destekler ve cihazlar arasında ara bağlantıyı gerçekleştirir |
|
Dağıtılmış sistem desteği |
Dağıtılmış bir sistemle kullanıldığında hiper yakınsanmış bulut düğümü, giriş arayüzü makinesi ve çıkış arayüzü makinesiyle birlikte ses, video ve kontrol giriş ve çıkış kanallarının genişletilmesini destekler. Hiper yakınsanmış bulut düğümünün HDMI arayüzü giriş görüntüsü, geniş ekran birleştirme çıkışı için ağ üzerinden doğrudan çıkış arayüzü makinesine gönderilebilir. Giriş arayüzü makine görüntüsü aynı zamanda ağ iletimi yoluyla doğrudan hiper yakınsanmış bulut düğümünün HDMI arayüzüne de gönderilebilir. Her bir HDMI çıkış arayüzü birden fazla ekran kombinasyonunu (örn. ekran bölme işlevi) destekler. |
|
Dahili sabit disk |
Standart 2 TB 3,5-inç gözetim sınıfı sabit disk, USB aracılığıyla 12 TB mobil sabit diske genişletilebilir |
|
Ağ İletişimi |
4 -Kanal ses karıştırma ve oynatma desteği, ağ uyku ve uyandırma desteği, tek dokunuşla sistem anahtarı |
|
Bakım fonksiyonu |
Web arayüzü yönetimini destekler, cihaz bağlantı noktalarının hızlı yapılandırılmasını sağlar, Web bağlantı noktası parola değişikliğini, IP adresi değişikliğini, fabrika ayarlarına sıfırlamayı, yazılım yükseltmeyi, gösterge ışığını, kızılötesi öğrenmeyi, günlük yönetimini, seri bağlantı noktası hata ayıklamasını, Telnet uzaktan hata ayıklamayı, uzaktan çalıştırma ve bakım yönetimini destekler |
|
Kurulum |
1 U telekomünikasyon standart kabin kurulumu; kablolama iş yükünü azaltmak için çevresel ekipmanlara yakın monte edilmesi önerilir |
|
Cihaz boyutu |
Ürün boyutu: genişlik*yükseklik*derinlik4 36,8 mm* 45 mm* 318 mm Ambalaj boyutu: genişlik*yükseklik*derinlik 560 mm *135 mm *408 mm |
|
Ekipman ağırlığı |
Brüt ağırlık 7,2 KG (ambalaj malzemeleri dahil) |
|
Giriş voltajı ve akımı |
AC100~240V/50~60Hz |
|
Cihaz güç tüketimi |
Harici hoparlör çıkışı ve POE destekli cihaz olmadan: Tipik güç tüketimi İki harici hoparlör ve harici bir POE destekli cihaz bağlandığında: Tam yükte güç tüketimi |
|
Çalışma sıcaklığı |
0~45 derece Çalışma |
|
Nem Yüksekliği |
%10 ila %90, rakım 5000 metreye eşit veya daha az |
40W
340 W
