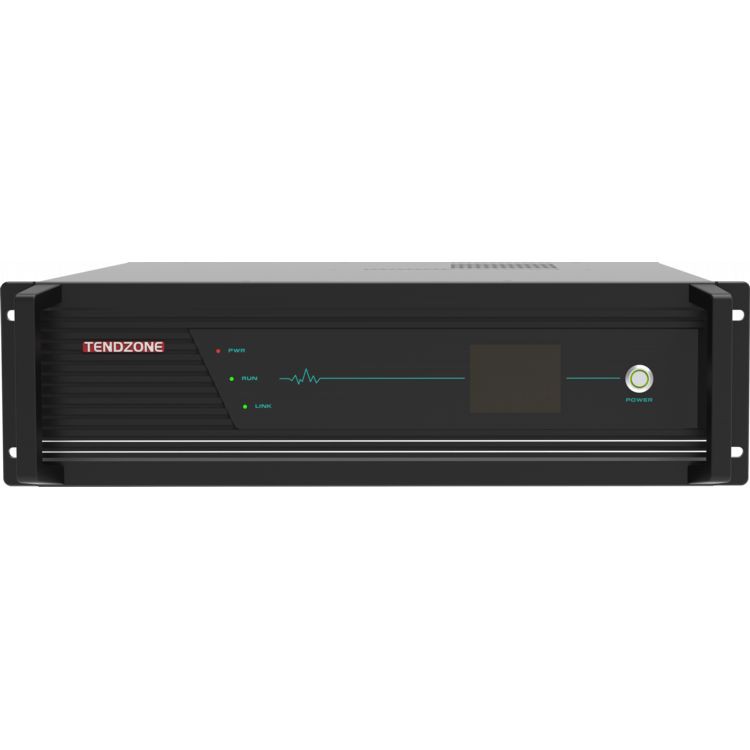

On üçü bir arada Entegre İşlemci

proje

Özellikler

Güvenli ve istikrarlı

Gömülü sistem temel alınarak geliştirilmiş, virüs girişinden arınmış endüstriyel sınıf sistem mimarisini benimsemek

Veri Arayüzü

2 USB Tip-A, 1 USB Tip-B

Ağ Kamerası

16 yerel ağ kamerası, 8 ağ ses ve video iletme

Video Codec'i

4 kanala kadar 1080P60 kodlama, 4 kanala kadar 1080P@60 kod çözme veya 8 kanal 1080P@30 kodlama ve 8 kanal 1080P@30 kod çözme;

Ses ve video protokolü

Ses, G.711, G.722, G722.1, G722.1C, AAC'yi destekler; ses kodu akışlarının kodunun çözülmesini destekler; 8-kanaldan bağımsız ses kodu akışlarının kodlanmasını destekler, bağımsız ses kaydını ve depolamayı destekler;

Video H.264HP, MP, BP, H265MP'yi destekler;

Ekran terminali

Tek ekranlı bölme, çift ekranlı bölme, üç ekranlı bölme, dört ekranlı bölme, beş ekranlı bölme gibi tek ekran/resim içinde resim/resim dışında resim sentezini gerçekleştirebilen dahili video bölme işlevi. ekran bölme, altı ekrana bölme, yedi ekrana bölme, sekiz ekrana bölme, dokuz ekrana bölme, on ekrana bölme, on üç ekrana bölme ve on altı ekrana bölme; 2K/4K ekran çıkışını destekleyen dört adede kadar bağımsız çoklu ekran sentez ekranı grubu;

kontrol Paneli

Çeşitli kontrol panellerini destekler, isteğe bağlı 10,1-inç kablolu Android dokunmatik ekran (duvara montaj olmadan standart, POE desteği yoktur), 10,1-inç ağ PoE masaüstü dokunmatik ekranı, 10.{{5 }}inç ağ PoE gömülü duvar dokunmatik ekranı (standart gömülü duvar alt kutusu), 4-inç ağ PoE versiyonu 86 kutu dokunmatik ekran

Codec oranı

Maksimum 16 kanal 1080P codec, kanal başına 512Kbps~16Mbps

Ses Girişi

8-yollu Phoenix terminal girişi (48V fantom güç MIC girişini veya hat girişli doğrusal girişi destekler), 8 -yollu HDMI gömülü ses girişi, 16-yollu RTSP ses, 2-yollu DSP ses , 1-yollu OPS ses girişi, 1-yollu kablosuz ekran projeksiyon ses girişi, 1-yollu kablosuz konuşma modülü ses girişi, el ele dijital ses konuşma sistemi dijital mikrofon erişimi (DIGIT) MİK ağ bağlantı noktası, 2 el ele dijital mikrofon bağlantısı erişimini destekler)

Ses Çıkışı

4-yol hat çıkışı ses çıkışı, 4-yol 200W@8 ohm dijital amplifikatör çıkışı, 8 -yol HDMI gömülü ses çıkışı, 10-yol DSP, 1-yol OPS çıkışı; ses seviyesi ayarını destekler, ses senkronizasyonu ve karıştırmayı destekler

Video Girişi

8- kanal 4K HDMI giriş arayüzü, 16-kanal IP ağ kamerası girişi, 1-kanal dahili OPS girişi, 1-kanal dahili kablosuz ekran projeksiyon girişi

Video Çıkışı

8- kanal 4K HDMI çıkış arayüzü, 8-kanal RTMP akışı, 1-kanal dahili OPS çıkışı, HDMI çıkışı ses takip değiştirmeyi destekler

Ses İşleme

Otomatik yankı iptali (AEC), otomatik kazanç kontrolü (AGC), otomatik gürültü iptali/bastırma (ANC /ANS), otomatik geri bildirim iptali (AFC), karıştırma matrisi (AM), paket kaybı telafisini (PLC) destekler

Video İşleme

Video çözünürlüğü uyarlamayı, değiştirmeyi, ayırmayı, ekran bölmeyi, altyazı yerleştirmeyi ve görüntü parametresi ayarlamayı destekler

İletişim Protokolü

SIP, BFCP çift akış, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;

Ağ Arayüzü

2 WAN bağlantı noktası, 6 LAN bağlantı noktası; veya 8 ağ bağlantı noktasını tam olarak bağlanacak şekilde ayarlayın; Ağ bağlantı noktalarından 4'ü PoE güç kaynağını destekler;

Karıştırma fonksiyonu

Miksere girmek için yerel ses, HDMI gömülü ses ve uzaktan ses RTSP ağ erişim akışlarını destekler ve karıştırmayı dinamik olarak seçebilir; aynı zamanda yerleşik OPS ses girişini, yerleşik kablosuz ekran projeksiyon ses girişini ve miksere girmek için yerleşik kablosuz konuşma modülü ses girişini de destekler;

Merkezi Kontrol

Tek dokunuşla merkezi kontrol: sistemi değiştirme, çıkış ses seviyesini ayarlama, sinyal kaynağını değiştirme, kamera kontrolü, kayıt ve yayın kontrolü, uzaktan arama, ortam kontrolü vb.

Çevresel kontrol arayüzü

3-yollu RS-232/485 arayüzü, 1*RS232/RS485 HATA AYIKLAMA , 2-yollu RÖLE (12V harici güç kaynağı ile), 2-yollu G/Ç, {{ 9}}yollu kızılötesi IR

Video konferans

H.323 noktadan noktaya video konferans çağrılarını ve yardımcı akış gönderimini destekleyin;

SIP noktadan noktaya video konferans çağrılarını ve yardımcı akış gönderimini destekleyin;

Tek bir makine maksimum 6-taraf konferansını (SIP protokolü aracılığıyla) destekler, birden fazla konferans şablonunun oluşturulmasını destekler, planlanmış konferansları destekler ve konferansları planlanan zamana göre otomatik olarak toplar; konferans sırasında yeni terminalleri konferansa katılmaya davet edebilir veya bir terminali konferanstan çıkarabilirsiniz; tek tıklamayla herhangi bir mekanı sessize alabilir/açabilirsiniz veya tüm mekanları sessize alabilir/açabilirsiniz;

H.323 protokolü kullanıldığında GK kaydı desteklenir ve kısa numaralar üzerinden arama yapılabilir;

SIP protokolü kullanıldığında SIP kaydı desteklenir ve kısa numaralar üzerinden arama yapılabilir;

Video konferans sırasında, tüm konferans boyunca ses ve videonun gizlice dinlenmesini önlemek için ses ve videonun şifreli iletimini, noktadan noktaya arama şifrelemesini ve çok taraflı video konferans görüşmesi şifrelemesini destekler;

Canlı akış işlevi

10- kanala kadar çok noktaya yayın, canlı yayın ve isteğe bağlı yayınları destekler

Kayıt fonksiyonu

Kayıt ve yayın dağıtım terminali ve istemcisi olarak kullanılmasını destekler, aynı anda 6 kanal ses ve video kaydetmeyi destekler; sentezlemeyi destekler 1 4K çoklu ekran kaydı (yani 1920*1080 ekranlardan oluşan birden fazla kanal tarafından sentezlenen 1 kanallı 4K sentezlenmiş sanal ekran; 4K HDMI veya IPC giriş kaynağı kaydını desteklemez); kayıt ve yayın dosyası formatı MP4'tür, USB diskin otomatik/manuel kopyalanmasını ayarlamayı, USB disk sisteminin zorla yükseltilmesini ve başlatma yapılandırmasının geri yüklenmesini destekler, USB CD yazmayı destekler, kayıt dosyası içerik yönetimini destekler (indirme/dışa aktarma/düzenleme/silme)

Dahili sabit disk

Standart 2 TB 3,5-inç gözetim sınıfı sabit disk, 16 TB'a kadar sabit diski destekler (tek disk yuvası);

Çift sabit disk yuvasını destekler ve iki gözetim sınıfı sabit diskin dahili kurulumunu destekler;

USB üzerinden harici sabit disk genişletmeyi destekleyin;

Enerji tasarrufu ve çevre koruma

Ağ uyku ve uyandırma desteği, tek dokunuşla sistem anahtarı

Bakım fonksiyonu

Web arayüzü yönetimini destekler, cihaz bağlantı noktalarının hızlı yapılandırılmasını sağlar, Web bağlantı noktası parola değişikliğini, IP adresi değişikliğini, fabrika ayarlarına sıfırlamayı, yazılım yükseltmeyi, gösterge ışığını, kızılötesi öğrenmeyi, günlük yönetimini, seri bağlantı noktası hata ayıklamasını, Telnet uzaktan hata ayıklamayı, uzaktan çalıştırma ve bakım yönetimini destekler

Dahili OPS bilgisayarı

Fusion OPS bilgisayarı, 16G bellek, 512G sabit disk

Dahili kablosuz ekran yansıtma işlevi

Kablosuz ekran projeksiyon vericisi ile tek tıklamayla ekran projeksiyonunu destekleyin, taşınabilir terminal PC/cep telefonu/PAD istemcisi ile ekran projeksiyonunu destekleyin, alıcı sinyalini genişletmek için harici anteni destekleyin

Dahili kablosuz konuşma modülü

Aynı anda iki mikrofonla konuşmayı destekler, kablosuz el mikrofonu/yaka klipsi/kulaklık vericisini destekler; alım sinyalini genişletmek için harici anteni destekler

Kurulum

3 U telekomünikasyon standart kabin kurulumu

Cihaz boyutu

Ürün boyutu: genişlik* derinlik * yükseklik 437 mm* 442 mm* 132,5 mm (sap dahil)

Ürün boyutu: genişlik* derinlik * yükseklik 437 mm* 410 mm* 132,5 mm (sap hariç)

Giriş voltajı ve akımı

AC100~240V/50~60Hz

Cihaz güç tüketimi

Tipik güç tüketimi50W; tam yükte güç tüketimi750W

Ekipman ağırlığı

Makinenin tamamının net ağırlığı 14,6 KG, brüt ağırlığı 16 KG

Çalışma sıcaklığı

0~45 derece Çalışma

Nem Yüksekliği

%10 ila %90, rakım 5000 metreye eşit veya daha az

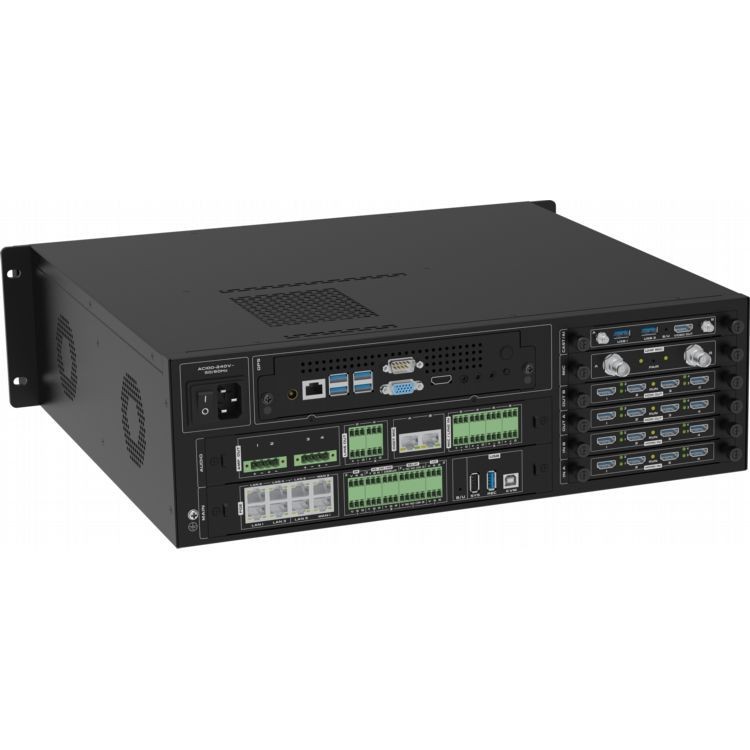

Ana bilgisayar kasası (ana kontrol kartı ve ses kartı standarttır, diğer kartlar isteğe bağlıdır)

Ana kasa

Standart yerleşik ana kontrol kartı (ANA kart) ve ses kartı (SES kartı)

Ana kontrol panosu (ANA kart)

8 Gigabit Ethernet bağlantı noktası (4 POE dahil), 3 RS-232/485 bağlantı noktası, 1*RS232/RS485 DEBUG, 2 RÖLE bağlantı noktası, 2 G/Ç bağlantı noktası, 2 kızılötesi IR bağlantı noktası, 2 USB A Tipi bağlantı noktası içerir , 1 USB Tip-B bağlantı noktası

Ses kartı (SES kartı)

El ele dijital ses konuşma sistemi, 2 El El dijital mikrofon bağlantı erişimini (DIGIT MIC ağ bağlantı noktası), 8-yollu Phoenix terminali MIC/LINE girişini (48V fantom güçlü MIC girişini veya hat girişini destekler) destekler doğrusal giriş), 4-yollu Phoenix terminal hattı ses LINE OUT çıkışı, 4-yollu dijital güç amplifikatörü çıkışı (4x200W@8Ω)

Ana bilgisayar kasası aşağıdaki gibi isteğe bağlı kartlarla donatılabilir:

Dört kanallı HDMI giriş kartı CR-4I-HDMI

Pano Tipi

Teslimat için ana bilgisayara takılı bir kartlı dört kanallı HDMI giriş kartı

Ana Bilgisayar Uyarlaması

Tek bir ana bilgisayar 2 adede kadar HDMI giriş kartını destekler

Giriş sinyali

4-kanal HDMI sinyali, yerleşik ses sinyali girişini destekler

Giriş Konnektörleri

A 19-pimli dişi konnektör yazın

Sinyal Türü

HDMI, DVI-D, giriş sinyallerinin otomatik tanımlanması

Çözünürlük

Maksimum giriş çözünürlüğü 4K30

Ses Formatı

PCM formatını destekleyin

standart

HDMI 2'yi destekler.0

EDID Yönetimi

EDID içe aktarmayı destekleyin

Diğer özellikler

Destek karakter bindirme işlevi

Dört yönlü HDMI çıkış kartı CR-4O-HDMI

Pano Tipi

Teslimat için ana bilgisayara takılı bir kartlı dört kanallı HDMI çıkış kartı

Ana Bilgisayar Uyarlaması

Tek bir ana bilgisayar 2 adede kadar HDMI çıkış kartını destekler

Çıkış sinyali

4-kanal HDMI sinyali, yerleşik ses sinyali çıkışını destekler

Giriş Konnektörleri

A 19-pimli dişi konnektör yazın

Sinyal Türü

HDMI, DVI-D

Çözünürlük

Maksimum çıkış çözünürlüğü 4K30

standart

HDMI 2'yi destekler.0

Diğer Özellikler

Yapılandırılabilir çıktı formatını destekleyin

OPS Kartı CR-OPS-WIN

Pano Tipi

OPS kartı, teslimat için ana bilgisayara yüklendi, standart konfigürasyonla entegre OPS 11. nesil bilgisayar OPS-I5A11-16-512 (16G+512G), önceden yüklenmiş Windows 11 Professional işletim sistemi; (özel konfigürasyon teslimata tabidir)

Ana Bilgisayar Uyarlaması

Tek bir ana bilgisayar 1 OPS kartına kadar destekler

Operasyon Performansı

(Özel konfigürasyon teslimata tabidir)

1. Altı çekirdek ve on iki iş parçacığı;

2. Ana frekans 2,7 GHz-4,6 GHz;

3. Önbellek düzeyi 3 12MB;

4. Anakart yapılandırması: I5 11500;

5. Grafik kartı: Intel HD Graphics 750;

6. Çözünürlük 5K60HZ;

7. Temel frekans: 350MHz;

8. Dinamik frekans: 1,3 GHz;

9. CPU güç tüketimi: 65W;

10. Normal çalışma gücü tüketimi: 85W;

11. Maksimum güç tüketimi: 120W;

Kablosuz ekran projeksiyon kartı ve ekran projeksiyon cihazı CR-VIA-CAST

Pano Tipi

Kablosuz ekran projeksiyonu alıcı modül kartı, teslimat için ana bilgisayara takılır; kablosuz ekran projeksiyonu alıcı modülü kartı standart olarak bir WIFI tek tuşlu ekran verici pigtail VIA-T8 ile birlikte gelir; kabinin kablosuz ekran projeksiyon sinyalini korumasını önlemek için standart olarak 2 kısa çubuk anten, 2 anten uzatma kablosu ve 2 vantuzla birlikte gelir;

Ana Bilgisayar Uyarlaması

Tek bir ana bilgisayar, 1 adede kadar kablosuz ekran projeksiyonu alıcı modül kartını destekler

Kablosuz projeksiyon performansı

1. Wi-Fi modülü: 5GHz/2,4GHz

2. Wi-Fi bant genişliği: 867MHz

3. Başlatma süresi:<15s

4. Ekran yansıtma tepki süresi: 3 saniyeden az veya eşit

5. Ön alım yanıt süresi: 2 saniyeden az veya eşit

6. Destek sistemi: Windows / Mac OS / IOS / Android

7. Çalışma modu: tak ve çalıştır, tek tıklamayla ekran projeksiyonu

8. Eşleştirme yöntemi: Otomatik olarak eşleştirmek için alıcının USB bağlantı noktasını takın

9. İletim çözünürlüğü: 1920 x 1080

10. Kare hızı: 30 fps ve altı

11. Güç kaynağı arayüzü: USB2.0, USB3.0

12. Video aktarım arayüzü: USB2.0, USB3.0

13. Dokunma geri bildirimi: 10 puan @Windows/Mac OS

Kablosuz Mikrofon Kartı ve El Mikrofonu CR-MD-MIC

Pano Tipi

Teslimat için ana bilgisayara takılan UHF kablosuz konuşma alma modülü kartı; UHF kablosuz konuşma alma modülü kartı, 2 adet kablosuz el mikrofonu MD-13 ile birlikte gelir; kabinin kablosuz projeksiyon sinyalini korumasını önlemek için 2 kısa çubuk anten, 2 anten uzatma kablosu ve 2 vantuzla birlikte gelir;

Ana Bilgisayar Uyarlaması

Tek bir ana bilgisayar, 1 adede kadar UHF kablosuz konuşma alma modülü kartını destekler

UHF kablosuz konuşma kartı performansı

Kablosuz mikrofon alma kartı parametreleri:

1. Görünür bant aralığı: 470-960MHz (bölgeye bağlı olarak);

2. Sesli yanıt: 20 Hz-18 kHz;

3. Toplam harmonik bozulma:<1% (@AF1 KHz, RF46 dBu);

4. Dynamic range: >100 dB;

5. Signal-to-noise ratio: >92 dB;

Kablosuz el mikrofonu parametreleri:

1. El verici mikrofon çekirdeği: dinamik tip;

2. Giriş kazanç aralığı: 30 dB;

3. RF çıkış gücü: 10 mw;

4. Güç gereksinimleri: 2 adet AA (LR6) alkalin pil;

5. Pil ömrü: 10 saate kadar;

6. Boyut: 36x245 (mm);

7. Ağırlık: 0.28kg;
