Genel Bakış

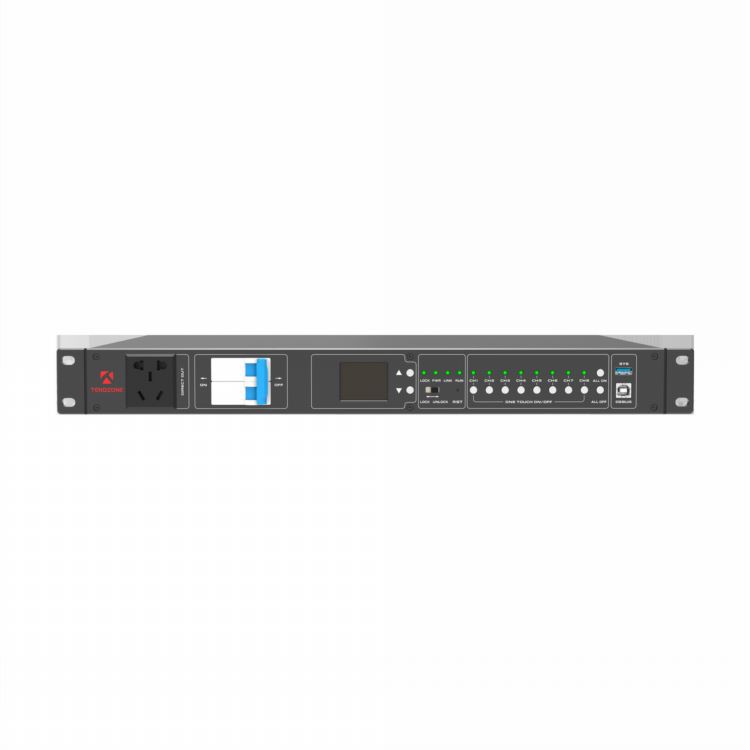

CC-9N, Tendzone tarafından genel sektöre yönelik başlatılan en yeni akıllı işletme ve bakım güç yöneticisidir. Bu ürün, her bir harici çıkış cihazının bireysel güç tüketimini ve ayrıca tüm harici cihazların toplam güç tüketimini sayabilen akıllı güç istatistiklerini destekler. Ön panel, tüm kanalların açma/kapama ve tek kanal açma/kapama ihtiyaçlarını aynı anda karşılayabilecek, tek tuşlu akıllı tam açma/kapama düğmesi ve her kanal için ayrı açma/kapama düğmesiyle tasarlanmıştır.
Cihaz, ekipmanın güç kullanımının güvenliğini sağlamak için yerleşik bir aşırı akım koruyucusuna sahiptir. Komuta ve kontrol merkezleri, büyük multimedya konferans salonları, çok fonksiyonlu salonlar, yayın sistemleri, eğitim merkezleri, multimedya sınıfları, üst düzey villalar, oteller, akıllı evler vb. için uygundur. Devlet/işletmelerde yaygın olarak kullanılabilir, kamu güvenliği, adalet, finans, ulaşım, silahlı polis, eğitim, tıp ve diğer endüstriler.
Özellikler
Sıralayıcı modu ve röle modu da dahil olmak üzere cihaz çalışma modlarının yapılandırmasını destekler. Sıralayıcı modunda her kanal anahtarının sırası ve gecikmesi yapılandırılabilir. Röle modunda her kanal anahtarı yalnızca manuel düğmeler, web arka planı ve kontrol komutlarıyla kontrol edilebilir.
Web sayfası arka planı ve cihazın ön panelindeki kontrol düğmeleri aracılığıyla 8 güç çıkışı arayüzünün bireysel açma/kapama kontrolünü destekler ve ayrıca 8 güç çıkışı arayüzünün tam açma/kapama kontrolünü destekler;
Sıradan kaza önleyici dokunmatik tuş kilidi: Yanlışlıkla dokunma işlemini önlemek için, güç çıkışı kontrol anahtarını cihazın ön panelindeki kilitleme düğmesi aracılığıyla kilitleyin veya kilidini açın;
Yanlışlıkla dokunma ağ kilidini önlemek için gelişmiş izin: yöneticilerin web'de oturum açmasını ve yanlışlıkla dokunmayı önlemek için cihazın ön panelindeki tüm kontrol düğmelerinin kilitleme veya kilit açma işlevini yapılandırmasını destekler. Kilit açma yalnızca yönetici izin doğrulamasını geçtikten sonra yapılabilir;
Hava anahtarı (aşırı akım koruyucusu): küçük devre kesici, 40A, 2P çift kutuplu hava anahtarı;
Yıldırımdan korunma: aşırı gerilim bastırma devreli;
Tamamen açık veya tamamen kapalı olduğunda, her kanalın gecikme süresi, maksimum 999 saniyelik gecikme ve 1 saniyelik varsayılan gecikme ile ayrı ayrı ayarlanabilir;
Ağ üzerinden cihazları kontrol etmek, giriş voltajını, her çıkış akımını, güç tüketimini, güç tüketimini, çalışma saatlerini, anormal alarmları ve diğer bilgileri uzaktan almak, akıllı çalışma ve bakım güç yöneticisinin çıkışını uzaktan değiştirmek, yapılandırmak için üçüncü taraf platformlarını destekleyin çalışma modu, açılışta gecikme süresi, zamanlama anahtarı ve diğer parametreler; ağ uzaktan kumanda arayüzü (cihaz zamanlaması açık/kapalı), uzaktan güç istatistikleri arayüzü (her kanalın mevcut çıkış akımı, her kanalın mevcut güç tüketimi) ve her bağlantı noktasının çalışma durumu;
Her güç kaynağının çıkış akımı çok büyük veya çok küçük olduğunda alarm bilgisi. Alarm akımı eşiği ve zaman eşiği yapılandırılabilir ve varsayılan olarak etkin değildir. Alarm bilgileri ağ üzerinden üçüncü taraf uzaktan çalıştırma ve bakım platformuna bildirilir;
Cihaz kapatılıp tekrar açıldıktan sonra, otomatik olarak yapılandırılmış ön ayar moduna girer; bu modlara şunlar dahildir: tamamen açık, tamamen kapalı ve elektrik kesintisinden önceki durumu geri yükleme;
İsteğe göre birleştirilebilen 8 grup zamanlayıcı; her çıkış için anahtar zamanlamasının yapılandırmasını destekler ve döngü süresi yalnızca bir kez veya her gün, haftada, ayda vb. yürütülecek şekilde yapılandırılabilir;
Ön panelde, uzun süreli güç kaynağı için ulusal standartta bir 5-çekirdek soketi bulunur; arka panelde 5 adet ulusal standart 5-delikli soket ve 3 adet evrensel 3-delikli soket bulunur; bunlardan 8'i arka panelde kontrol edilebilir;
Ön panelde, aşağıdakiler gibi cihazın çalışma bilgilerini sorgulayan ve görüntüleyen bir LCD ekran bulunur: cihaz adı/cihaz modeli/yazılım ve donanım sürümü, ağ bilgileri (IP adresi/MAC adresi), sistem tarihi, cihazın akım/voltaj/toplam güç istatistikleri. her kanal ve her kanalın durumunu izleyebilir;
Ön panelde 1 LOCK kaza önleyici dokunmatik kilit gösterge ışığı, 1 PWR ana güç ışığı, 1 LINK ağ ışığı, 1 RUN çalışma ışığı ve CH1~CH8 kanal çalışma durumu ışıkları bulunur.

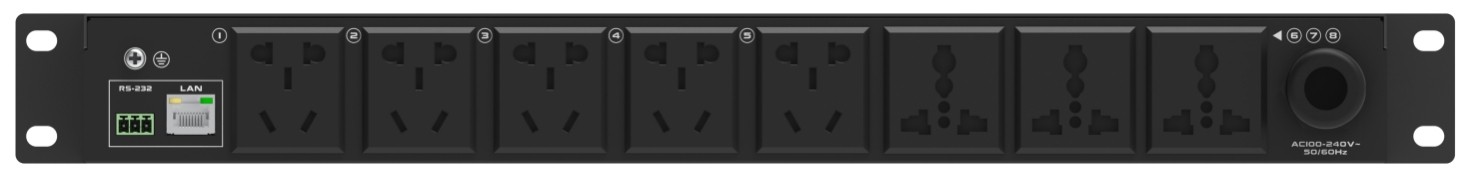

Arka Panel
Popüler Etiketler: akıllı işletme ve bakım güç yöneticisi, Çin akıllı işletme ve bakım güç yöneticisi üreticileri, tedarikçiler, fabrika
ÖZELLİKLER
|
Donanım İşlevi |
|
|
Mod Ayarları |
Aşağıdakiler dahil olmak üzere cihaz çalışma modlarının yapılandırmasını destekler: sıralayıcı modu, röle modu; Cihaz varsayılan olarak her kanal anahtarının sırasının ve gecikmesinin yapılandırılabildiği sıralayıcı moduna geçer; röle modunda her kanal anahtarı yalnızca manuel düğmeler, web arka ucu veya kontrol komutlarıyla kontrol edilebilir; |
|
Güç çıkışı anahtarı |
Web sayfası arka planı ve cihazın ön panelindeki kontrol düğmeleri aracılığıyla 8 güç çıkış arayüzünün açma/kapama kontrolünü destekler; Ayrıca 8 güç çıkış arayüzünün tam açma/kapama kontrolünü de destekler; |
|
Güç arayüzü tipi |
Ön panelde uzun güç kaynağı için bir adet ulusal standart 5-çekirdek soketi bulunur; arka panelde beş adet ulusal standart 5-delikli soket ve üç adet evrensel 3-delikli soket bulunur; bunlardan sekizi arka panelde kontrol edilebilir. |
|
Merkezi kontrol arayüzü |
1-yollu RS232 kontrolü, 1-yollu RJ45 ağ kontrolü; |
|
USB arayüzü |
Yazılım yükseltmesi için 1 TİP-A arayüzü; Ekipman hata ayıklaması için kullanılan 1 TİP-B arayüzü; |
|
LCD ekran |
LCD ekran sorgulama ekranı, örneğin: cihaz adı/cihaz modeli/yazılım ve donanım sürümü, ağ bilgileri (IP adresi/MAC adresi), sistem tarihi, her kanalın akım/voltaj/toplam güç istatistikleri; |
|
LED çalışma göstergesi |
Ön panelde 1 LOCK kaza önleyici dokunmatik kilit gösterge ışığı, 1 PWR ana güç ışığı, 1 LINK ağ ışığı, 1 RUN çalışma ışığı bulunur ve ön panel CH1~CH8 kanallarının çıkış çalışma durumu ışıklarını görüntüler; |
|
Kaza önleyici dokunmatik tuş kilidi |
Yanlışlıkla çalışmasını önlemek için, güç çıkışı kontrol düğmesini cihazın ön panelindeki kilitleme düğmesi aracılığıyla kilitleyin veya kilidini açın; |
|
Tuş istemi sesi |
Ön panel kontrol düğmelerini çalıştırırken bir uyarı sesi duyulur; |
|
Hava şalteri (aşırı akım koruyucu) |
Minyatür devre kesici, 40A, 2P çift kutuplu hava anahtarı; |
|
Yıldırımdan korunma tasarımı |
Dalgalanma bastırma devresi ile; |
|
Maksimum yük gücü |
6500W, voltaj 220V, ekipmanın toplam yük çıkış akımı yaklaşık 30A'dır ve tek bir soketin maksimum çıkış akımı 10A'dır; |
|
Giriş Gücü |
100-230V AC, 50/60Hz, giriş, 3-çekirdek 6-kare güç kablosuyla birlikte gelir, 1,8 metre çıplak tel (elektrik fişi olmadan) |
|
Fabrika Ayarlarına Sıfırlama |
Fabrika varsayılan sıfırlama düğmesiyle |
|
Uzaktan kumanda |
|
|
Dahili WEB sayfası |
Dahili WEB sayfası, kullanıcı oturum açma yönetimi işlevini destekler, cihazın her güç çıkışı kontrolünü, ağı, sistem yükseltmesini, merkezi kontrolü ve diğer yapılandırmaları destekler |
|
Kullanıcı şifresi değişikliği |
Kullanıcı giriş şifresini değiştirme desteği |
|
Çevrimiçi kullanıcı istatistikleri |
Şu anda cihazda oturum açan kullanıcıların destek istatistikleri |
|
Uzaktan Çalıştırma ve Bakım |
Ağ üzerinden cihazları kontrol etmek, her kanalın çıkış voltajı, akımı, güç tüketimi, güç tüketimi, çalışma saatleri, anormal alarmlar vb. gibi bilgileri uzaktan almak, her kanalın çıkışını uzaktan değiştirmek, çalışma modunu yapılandırmak için üçüncü taraf platformlarını destekleyin, açılışta gecikme süresi, zamanlama anahtarı ve diğer parametreler; ağ uzaktan kumanda arayüzü (cihaz zamanlaması açık/kapalı), uzaktan güç istatistikleri arayüzü (her kanalın mevcut çıkış akımı, her kanalın mevcut çıkış gücü tüketimi) sağlar; |
|
Alarm fonksiyonu |
her güç kaynağının çıkış akımı çok büyük veya çok küçük olduğunda ve alarm akımı eşiği ve zaman eşiği yapılandırılabildiğinde alarm bilgisinin verilmesi; Varsayılan olarak etkin değildir; alarm bilgilerini ağ üzerinden üçüncü taraf uzaktan çalıştırma ve bakım platformuna rapor edin; |
|
Seri port kontrolü |
Cihazı seri port üzerinden kontrol etmek için diğer cihazları destekleyin; baud hızı, veri biti, eşlik kontrolü, durdurma biti vb. gibi seri port parametrelerinin konfigürasyonunu destekler. |
|
Ağ Kontrolü |
TCP/UDP ağ kontrol protokolünü destekleyin; RJ45 ağ arayüzü aracılığıyla akıllı basamaklandırma gerçekleştirilebilir ve 255'e kadar akıllı işletme ve bakım güç yöneticisi aynı anda kontrol edilebilir; |
|
Cihaz kontrol API'sini sağlayın |
Cihaz, API arayüzü sağlamayı destekler, üçüncü taraf sistemler tarafından entegre edilir ve yönetilir ve websocket arayüzü sağlar; |
|
Ek Özellikler |
|
|
Yanlışlıkla dokunma ağ kilidini önlemek için gelişmiş izin |
Yöneticiler web'de oturum açabilir ve kazara dokunmayı önlemek için cihazın ön panelindeki tüm kontrol düğmelerini kilitleyecek veya kilidini açacak şekilde yapılandırma yapabilir. Kilit açma yalnızca yönetici yetki doğrulamasını geçtikten sonra yapılabilir; |
|
Sıradan kaza önleyici dokunmatik tuş kilidi |
Cihazın ön panelindeki kilitleme düğmesi aracılığıyla güç çıkışı kontrol düğmesinin kilitlenmesini veya kilidinin açılmasını destekleyin; |
|
Kanal gecikme fonksiyonu |
Tamamen açık veya tamamen kapalı olduğunda, her kanalın gecikme süresi, maksimum 999 saniyelik gecikme ve 1 saniyelik varsayılan gecikme ile ayrı ayrı ayarlanabilir; |
|
Bellek Modunu Geri Yükle |
Cihaz kapatılıp tekrar açıldıktan sonra, otomatik olarak yapılandırılmış ön ayar moduna girer: tamamen açık, tamamen kapalı ve elektrik kesintisinden önceki duruma geri yükleme. |
|
Zamanlayıcı |
İsteğe göre birleştirilebilen 8 grup zamanlayıcı; her çıkış için anahtar zamanlamasının yapılandırmasını destekler ve döngü süresi yalnızca bir kez veya her gün, haftada, ayda vb. yürütülecek şekilde yapılandırılabilir; |
|
Çalışma durumu sorgusu |
Her kanal için çıkış voltajı, çıkış akımı, güç, güç tüketimi, çalışma saatleri vb. gibi çalışma durumu parametrelerini sorgulama desteği; web veya diğer platformlar aracılığıyla çalışma durumu parametrelerinin sorgulanmasını desteklemek; |
|
Çıkış gücü istatistikleri |
8 çıkış portunun elektrik tüketimi istatistikleri; İstatistiksel bilgilerin web veya diğer platformlar aracılığıyla sorgulanmasını desteklemek; güç manuel olarak sıfırlanabilir; |
|
Sistem Yönetimi |
|
|
Sistem Bilgileri |
Cihaz adı, cihaz türü, cihaz modeli, yazılım ve donanım sürümü, MAC adresi vb. gibi cihaz bilgilerinin web'de görüntülenmesini destekler. |
|
Cihaz adını değiştirin |
Cihaz adının Web aracılığıyla değiştirilmesini destekler; |
|
Sistem Yapılandırması |
Zaman senkronizasyonu, NTP, köprüleme ve diğer işlevlerin yapılandırmasını destekleyin; |
|
Hizmet Listesi |
Temel sistem hizmetlerinin yönetimini destekler, her temel sistem hizmetinin durumunu izler ve sistem hizmeti programlarını başlatabilir ve durdurabilir; |
|
WebDav |
Cihazdaki dosyaların web üzerinden yüklenmesini, indirilmesini, oluşturulmasını, değiştirilmesini ve diğer işlemleri desteklemek; |
|
Ağ Yapılandırması |
Ağ IP adresini, alt ağ maskesini, varsayılan ağ geçidini, DNS'yi ve diğer yapılandırmaları destekleyin; |
|
Kontrol Protokolü |
Seri port protokolünü, TCP\UDP ağ protokolünü destekleyin; |
|
Fiziksel Parametreler |
|
|
Çalışma Ortamı |
Sıcaklık -10 derece -50 derece, nem %10~80, önerilen rakım 2000 metreden az veya buna eşit |
|
Depolama ortamı |
Sıcaklık {{0}}~65 derece, nem %0~95, önerilen rakım 2000 metreden az veya buna eşit |
|
Ekipman boyutu (genişlik*yükseklik*derinlik) |
436,8 mm *50 mm *300 mm |
|
Ürün Ağırlığı |
Çıplak ağırlık 4,5 kg, paketlenmiş ağırlık 5,4 kg |
