Genel Bakış
CLIMBER-1009 serisi, TENDZONE'un en yeni 12-in-1 çok işlevli terminal ana bilgisayarıdır ve uzun yıllara dayanan entegre ürün geliştirme deneyimine dayanmaktadır. Bu gelişmiş çözüm, TENDZONE'un en yeni ses algoritmalarını, video codec'lerini, merkezi kontrolü, medya işlemeyi, uzaktan iletişimi ve diğer teknolojileri birleştirir. Yerli çekirdek işlemcilerle desteklenen CLIMBER-1009, gömülü sistemler için optimize edilmiş yeni nesil, çok işlevli, entegre bir cihazdır.
Esneklik göz önünde bulundurularak tasarlanan bu ürün, senaryoya özgü çeşitli ihtiyaçları karşılayacak bir takılabilir kart tasarımına sahiptir. Uzaktan video konferans, yerel kayıt ve yayınlama, ses yükseltme, video matris değiştirme, çevresel çevre kontrolü, merkezi birleşik dokunma, dağıtılmış giriş ve çıkış codec'leri, IPC erişimi, POE gigabit anahtarı ve daha fazlasını içeren bir dizi işlevi entegre eder. CLIMBER-1009, multimedya konferans odaları, akıllı sınıflar, konferans salonları, çok işlevli salonlar, mobil komuta ve sevk merkezleri ve diğer ortamlardaki uygulamalar için idealdir.
Bu 12-içinde{-1 çok işlevli terminal ana bilgisayarı, yerel ve uzak toplantılar, uzaktan canlı yayın, eğitim, denetim, öğretim ve mobil komut gibi çeşitli işlemleri destekler. Çeşitli görsel-işitsel ve çevresel çevre birimleriyle kusursuz entegrasyon sunarak akıllı ve verimli çalışmayı mümkün kılar. Yerleşik bir OPS bilgisayarı, kablosuz ekran projeksiyonu ve kablosuz mikrofon modülleri ile hiper bütünleşik hepsi bir arada cihaz olarak yapılandırılabilir ve yerden tasarruf sağlayan ve kullanıcı etkileşimini kolaylaştıran her şeyi kapsayan bir çözüm sunar.
Yeni nesil medya işleme çipleriyle CLIMBER-1009 güçlü bir performans sunar ve H.265 4K@60fps video codec bileşenini destekleyerek üstün bir HD deneyimi için hem görüntü hem de ses kalitesini artırır. Ek olarak uyumluluk, ağ uyarlanabilirliği, gecikme yönetimi, paket kaybı önleme, çoklu ekran kullanımı ve eş zamanlı çok işlevli işleme konularında önemli iyileştirmeler sunarak kamu, kurumsal, kamu güvenliği, eğitim, tıp ve benzeri sektörler için en uygun çözüm haline geliyor. diğer sektörler.
Özellikler
OPS Bilgisayarı:
- Dahili OPS Bilgisayarı, Ofis gereksinimlerini karşılar ve yazılım tabanlı video konferans için Tencent Meeting gibi ofis yazılımlarını yükleyebilir. (Özel ihtiyaçlara göre yerli OPS ile özelleştirilebilir).
Akıllı Merkezi Kontrol:
- Konferans tableti aracılığıyla multimedya ekipmanının entegre kontrolü, ses ve videonun, video konferansın, kayıt, yayın ve üçüncü taraf çevre birimlerinin birleşik yönetimine olanak tanır.
- Diğer cihazlarla kolay entegrasyon için RS232/485/IR/IO/RELAY gibi ortak merkezi kontrol arayüzlerini destekler.
- Ek kontrol seçenekleri için Zigbee IoT protokolünü destekler.
- Basitleştirilmiş sistem yönetimi için tek bir seri bağlantı üzerinden çift yönlü kontrol.
- Kararlı çalışmayı sağlamak ve paraziti önlemek için kablolu kontrolü kablosuz IoT kontrolüyle birleştirir.
Yüksek Tanımlı 4K Video Matrisi:
- Çoklu ekran yapılandırmaları için tam esnekliğe sahip 4K60 HD kusursuz video matrisinin 4-içinde-6-.
- Multimedya konferans odaları, multimedya sınıfları ve komuta merkezleri gibi çeşitli senaryoları destekler.
- Yerel merkezi kontrolü, görüntülemeyi, ses güçlendirmeyi ve diğer gereksinimleri kolaylaştırır.
- Dağıtılmış bir giriş/çıkış arayüzü olarak işlev gören Multimedya Bilgi Dağıtılmış Etkileşimli Sistem (MIDIS) codec teknolojisini destekler.
Dijital Ses İşlemcisi:
- Yerleşik ağ sesi ve HDMI ses desteği de dahil olmak üzere, 8-giriş-4-tam özellikli ses arayüzü.
- Sınıf ve konferans odası ortamları için ideal, yankılanmayı ve gürültüyü azaltan entegre 5A ses algoritması.
- Net, güçlü ses performansı için 2×100W nominal güce sahip dahili dijital amplifikatör.
Video Konferans:
- Video konferans için yerel kayıt ve oynatma işlevi.
- Uzaktan etkileşimli SIP çağrılarını destekleyerek uzaktan işbirliği için çift yönlü ses ve video iletişimine olanak tanır.
- Standart protokolleri destekleyen, üçüncü taraf video konferans platformlarıyla sorunsuz entegrasyon için isteğe bağlı çok taraflı etkileşimli yetkilendirme.
Kablosuz mikrofon:
- UHF alıcı sunucusu, yerel ses takviyesi, konferans kaydı, video konferans konuşma takviyesi için kablosuz el mikrofonu erişimini destekler;
Kablosuz Ekran Projeksiyonu:
- Destek, küçük bir donanım kilidi veya ekran projeksiyon istemcisi kullanarak taşınabilir bir cihazın, akıllı telefonun veya tabletin masaüstü görüntüsünü kablosuz olarak ekranda görüntüler.
POE Ağ Anahtarı:
- Tek bir kablo üzerinden IPC güç kaynağı, görüntü ve kontrolü destekleyerek kablolamayı ve kurulumu basitleştirir.
- Üçüncü taraf cihazlar için TCP/UDP ağ kontrolü, sistem entegrasyonunu geliştirir.
- Özel entegrasyonlar için API arayüzü belgeleri sağlar.
Yerel Kayıt ve Oynatma:
- 4 ila 6 video akışının yerel kaydını destekleyerek kolay video depolama ve erişim sağlar.
- Toplantı kaydı, canlı etkinlik yayını ve eğitim oturumları için idealdir.
Giriş/Çıkış Arayüzü:
- Dağıtılmış planlama ve komut için multimedya dağıtılmış etkileşimli sistemlerle entegrasyonu destekler.
- Esnek sistem bağlantısı ve yönetimi için birden fazla G/Ç seçeneği sunar.
IPC Erişimi:
- Yerel çıkış ve kaydı yönetme özelliğiyle 16 adede kadar IPC video girişini destekler.
- Video gözetimi ve izleme entegrasyonu gerektiren ortamlar için idealdir.
Kararlı ve Güvenilir:
- Gömülü bir Linux sistemi üzerine kurulu olup, virüslere karşı bağışıklık sağlar ve güvenli bir işletim ortamı sağlar.
- 7/24 sürekli çalışmaya yönelik taşıyıcı sınıfı yapı tasarımı, sistemi son derece güvenilir ve kritik görev uygulamaları için uygun hale getirir.
- Cihaz standart kabine monte edilebildiği gibi bağımsız olarak da kullanılabildiği için esnek kurulum seçenekleri sunulmaktadır.
- Kolay izleme ve durum güncellemeleri için ön panel LCD'si.
- Sorunsuz çalışma ve sistem bekleme/uyandırma işlevselliği için ikili güç anahtarları (sert güç ve yumuşak güç).

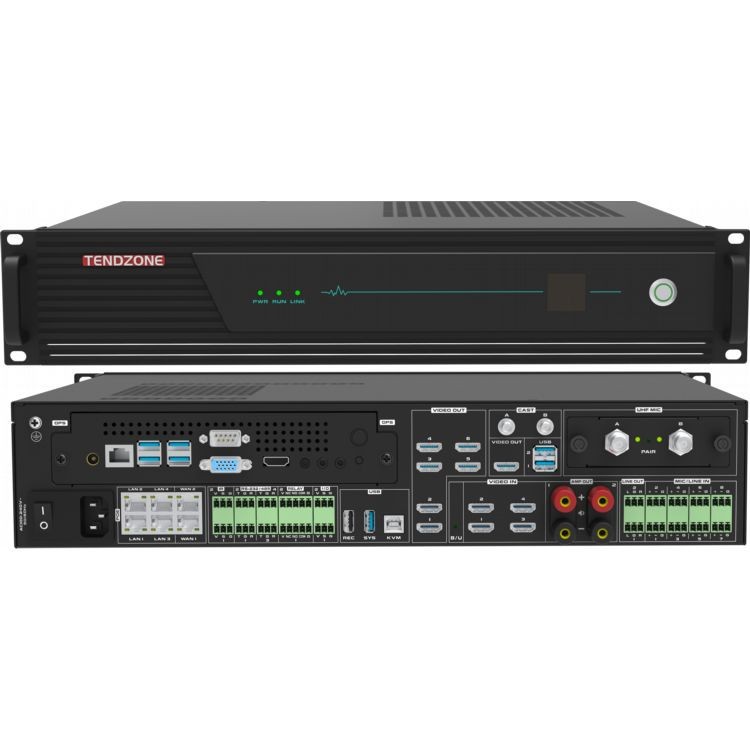

Arka panel görüntüsü:
(1) OPS bilgisayarı ( 2 ) Ana bilgisayar güç anahtarı (3) Ana bilgisayar gücü ( 4 ) Gigabit Ethernet bağlantı noktaları * 6 (bunlardan 4'ü POE'dir) ( 5 ) IR kızılötesi arayüzü * 2 ( 6 ) RS-232/485 arayüz * 3 + RS-232/485 hata ayıklama bağlantı noktası * 1 ( 7 ) ELAY kontrol bağlantı noktası * 2 (gerilim ve akım: 12V/en fazla değil 1A ) ( 8 ) G/Ç arayüzü*2 (voltaj ve akım: 12V/en fazla 1A ) ( 9 ) USB Tip-A *2, USB Tip-B*1 (10) HDMI çıkış bağlantı noktası* 6 ( {{ 30}} ) HDMI giriş bağlantı noktası *4 ( 1 2 ) Amplifikatör terminali 100W@8 ohm * 2 çift ( 13 ) L/R Phoenix terminali stereo çıkışı * 2 (toplamda 4 bağımsız ses çıkışı) (14) MIC/LINE giriş portu * 8 (15) CAST kablosuz projeksiyon (16) UHF kablosuz konuşma modülü
Popüler Etiketler: on iki bir arada entegre işlemci, Çin on iki bir arada entegre işlemci üreticileri, tedarikçiler, fabrika
ÖZELLİKLER
|
proje |
Özellikler |
|
Güvenli ve istikrarlı |
LINUX sistemi temel alınarak geliştirilmiş, virüssüz endüstriyel sınıf sistem mimarisini benimsemek |
|
Veri Arayüzü |
2 USB Tip-A, 1 USB Tip-B |
|
Ağ Kamerası |
12 yerel ağ kamerası, 4 ağ yönlendirme |
|
Video Codec'i |
4 kanala kadar 1080P60 kodlama, 4 kanala kadar 1080P@60 kod çözme veya 8 kanal 1080P@30 kodlama ve 8 kanal 1080P@30 kod çözme; |
|
Ses ve video protokolü |
Ses, G.711, G.722, G722.1, G722.1C, AAC'yi destekler ve ses kodu akışlarının kodunun çözülmesini destekler Video H.264HP, MP, BP, H265MP'yi destekler |
|
Ekran terminali |
Tek ekran/resim içinde resim/resim dışında resim sentezini, altyazı kaplamasını, terminal adı kaplamasını ve tek, çift, üç, dört, beş, altı, istasyon logosu gösterimini gerçekleştirebilen dahili video bölme işlevi, yedi, sekiz, dokuz, on, on üç ve on altı bölünmüş ekran |
|
kontrol Paneli |
Çeşitli kontrol panellerini destekler, isteğe bağlı 10,1-inç kablolu Android dokunmatik ekran (duvara montaj olmadan standart, POE desteği yoktur), 10,1-inç ağ PoE masaüstü dokunmatik ekran, 10.{{5 }}inç ağ PoE duvara monte dokunmatik ekran (duvara monte alt kutuyla standart) |
|
Codec oranı |
Maksimum 16 kanal 1080P codec, kanal başına 512Kbps~16Mbps |
|
Ses Girişi |
8-yollu Phoenix terminal girişi (48V fantom güç MIC girişini veya hat girişli doğrusal girişi destekler), 4 -yollu HDMI gömülü ses girişi, 1-yollu OPS ses girişi, 1-yollu kablosuz projeksiyon ses girişi (isteğe bağlı), 1-yollu kablosuz konuşma modülü ses girişi (isteğe bağlı) |
|
Ses Çıkışı |
4-yollu hat çıkışı ses çıkışı (veya 2 çift L/R Phoenix terminal stereo çıkışı), 2-yollu 100W@8 ohm dijital amplifikatör çıkışı (veya 2-yollu 150W@4 ohm dijital) amplifikatör çıkışı), 2 -yollu HDMI gömülü ses çıkışı; ses seviyesi ayarını destekler, ses senkronizasyonu ve karıştırmayı destekler. HDMI OUT1 tüm ses girişlerinin amplifikasyonunu destekler, HDMI OUT2~HDMI OUT6 yalnızca ağ RSTP akışı ses amplifikasyonunu destekler. |
|
Video Girişi |
4 HDMI giriş arayüzü, 16 IP ağ kamerası girişi; Maksimum 4K30 çözünürlüğe sahip HDMI IN1 ve HDMI IN3 desteği girişi ve maksimum 1920*1080@60 çözünürlüğe sahip HDMI IN2 ve HDMI IN4 desteği girişi; |
|
Video Çıkışı |
1) 6- kanal HDMI çıkış arayüzü, bunların HDMI OUT2~HDMI OUT6 homolog sinyal çıkışlarıdır; HDMI OUT1, maksimum 4K30 çıkış çözünürlüğünü destekler ve HDMI OUT2~HDMI OUT6, maksimum 1920*1080@60 çıkış çözünürlüğünü destekler; 2) Yerleşik OPS bilgisayarı bir Tencent toplantısı açtığında (kamera HDMI IN'e bağlıysa), yerleşik OPS bilgisayar ekranının çıkışı yalnızca HDMI OUT1'den alınabilir ve HDMI OUT2~6 yalnızca Tencent'in ekranını görüntüleyebilir. HDMI IN'e bağlı kamera; 3) Yerleşik OPS bir Tencent toplantısını açtığında (Tencent toplantı kamerası koleksiyonu olarak OPS'nin USB bağlantı noktasına doğrudan yalnızca bir USB kamera bağlandığında), yerleşik OPS bilgisayar ekranının çıkışı HDMI OUT1~'den yapılabilir. 6; 4) Tencent Meeting devam etmediğinde, HDMI OUT1 ve HDMI OUT2~6 çıkışı kablosuz ekran projeksiyonu, yerleşik OPS bilgisayarı ve HDMI IN1~4 arasından seçilebilir; |
|
Ses İşleme |
Otomatik yankı iptali (AEC), otomatik kazanç kontrolü (AGC), otomatik gürültü iptali/bastırma (ANC /ANS), otomatik geri bildirim iptali (AFC), karıştırma matrisi (AM), paket kaybı telafisini (PLC) destekler |
|
Video İşleme |
Video çözünürlüğü uyarlamayı, değiştirmeyi, ayırmayı, ekran bölmeyi, kayan altyazı yer paylaşımı gösterimini, terminal adı yer paylaşımını, istasyon logosu gösterimini ve görüntü parametresi ayarını destekler; altyazı ve terminal adı yer paylaşımı isteğe bağlı konum ayarlamasını destekler; istasyon logosu sol üst, sağ üst, sol alt ve sağ alt konum ayarını destekler ve şeffaf ekran ayarını destekler; |
|
İletişim Protokolü |
SIP, BFCP çift akış, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS; |
|
Ağ Arayüzü |
1 WAN bağlantı noktası, 5 LAN bağlantı noktası; veya 6 ağ bağlantı noktasını tam olarak bağlanacak şekilde ayarlayın; Ağ bağlantı noktalarından 4'ü PoE güç kaynağını destekler; Not: Üçüncü taraf PoE anahtarına bağlanmanız gerekiyorsa, ağ bağlantı noktalarından birinin harici PoE gücü sağlamadığından emin olmak için diğer tarafın PoE anahtarına bağlanmak için PoE'yi desteklemeyen bir ağ bağlantı noktası kullanmanızı öneririz. . PoE arayüzlerini kullanarak birbirinize doğrudan bağlanmamaya çalışın. |
|
Karıştırma fonksiyonu |
Aynı zamanda miksere giren yerel ses, HDMI gömülü ses ve uzaktan ses RTSP ağ erişim akışlarını da destekler ve miksajı dinamik olarak seçebilir; aynı zamanda yerleşik OPS ses girişini, yerleşik kablosuz ekran yansıtma ses girişini (isteğe bağlı) ve miksere giren yerleşik kablosuz konuşma modülü ses girişini (isteğe bağlı) destekler; |
|
Merkezi Kontrol |
Tek dokunuşla merkezi kontrol: sistemi değiştirme, çıkış ses seviyesini ayarlama, sinyal kaynağını değiştirme, kamera kontrolü, kayıt ve yayın kontrolü, uzaktan arama, ortam kontrolü vb. RÖLE bağlantı noktası aracılığıyla kontrol paneline 12V güç sağlanmasını destekler; |
|
Çevresel kontrol arayüzü |
3-yollu RS-232/485 arayüzü, 1*RS232/RS485 HATA AYIKLAMA , 2-yollu RÖLE, 2-yollu G/Ç, 2-yollu kızılötesi IR |
|
video konferans |
H.323 noktadan noktaya video konferans çağrılarını ve yardımcı akış gönderimini destekleyin; SIP noktadan noktaya video konferans çağrılarını ve yardımcı akış gönderimini destekleyin; Tek bir makine maksimum 6-taraf konferansını (SIP protokolü aracılığıyla) destekler, birden fazla konferans şablonunun oluşturulmasını destekler, planlanmış konferansları destekler ve konferansları planlanan zamana göre otomatik olarak toplar; konferans sırasında yeni terminalleri konferansa katılmaya davet edebilir veya bir terminali konferanstan çıkarabilirsiniz; tek tıklamayla herhangi bir mekanı sessize alabilir/açabilirsiniz veya tüm mekanları sessize alabilir/açabilirsiniz; H.323 protokolü kullanıldığında GK kaydı desteklenir ve kısa numaralar üzerinden arama yapılabilir; SIP protokolü kullanıldığında SIP kaydı desteklenir ve kısa numaralar üzerinden arama yapılabilir; |
|
Akışı itin |
Aynı anda en az 8 farklı canlı yayın platformuna yayın desteği |
|
Canlı akış işlevi |
10- kanala kadar çok noktaya yayın, canlı yayın ve isteğe bağlı yayınları destekler |
|
Kayıt fonksiyonu |
Maksimum 4 yerel kayıt akışıyla (veya 1 4K resim kaydıyla) kayıt ve yayın dağıtım terminali ve istemcisi olarak kullanılmayı destekler, kayıt ve yayın dosyası formatı MP4'tür, USB flash sürücülerin otomatik olarak kopyalanmasını destekler, USB flash sürücü sisteminin zorla yükseltilmesi ve ilk yapılandırmanın geri yüklenmesi, kayıt dosyası içerik yönetimini destekler (indirme/dışa aktarma/düzenleme/silme) |
|
Dahili sabit disk |
Standart 2 TB 3,5-inç gözetim sınıfı sabit sürücü, USB aracılığıyla 12 TB sabit sürücüye genişletilebilir |
|
Ağ İletişimi |
4 -Kanal ses karıştırma ve oynatma desteği, ağ uyku ve uyandırma desteği, tek dokunuşla sistem anahtarı |
|
Bakım fonksiyonu |
Web arayüzü yönetimini destekler, cihaz bağlantı noktalarının hızlı yapılandırılmasını sağlar, Web bağlantı noktası parola değişikliğini, IP adresi değişikliğini, fabrika ayarlarına sıfırlamayı, yazılım yükseltmeyi, gösterge ışığını, kızılötesi öğrenmeyi, günlük yönetimini, seri bağlantı noktası hata ayıklamasını, Telnet uzaktan hata ayıklamayı, uzaktan çalıştırma ve bakım yönetimini destekler |
|
Dahili OPS bilgisayar modülü |
1) OPS bilgisayar (Windows sürümü) modülü, standart konfigürasyonlu entegre OPS 11. nesil bilgisayar, 16G bellek, 512G sabit disk, Windows 11 Professional işletim sistemiyle kurulu; 2) Tencent Konferansının kamerası ve mikrofonu olarak harici video ve ses sinyallerinin kullanımını destekleyen Tencent Konferansı işlevi kurulabilir. Aynı zamanda, Tencent Konferansı video arayüzünün çıkışı yerel HDMI OUT1 arayüzü üzerinden verilebilir ve yerel ses arayüzü aracılığıyla güçlendirilebilir; 3) HDMI OUT2 arayüzü, Tencent Konferansı video girişi için tek alım kaynağı olarak kullanılır; |
|
Kablosuz ekran yansıtma işlevi |
1) İsteğe bağlı kablosuz ekran projeksiyon modülü, taşınabilir terminal PC'nin/cep telefonunun/PAD'in masaüstü görüntülerinin, kablosuz ekran projeksiyon vericisi veya ekran projeksiyon istemcisi aracılığıyla hiper yakınsanmış bulut düğümlerine kablosuz iletimini ve kablosuz paylaşımı gerçekleştirmek için yerel HDMI OUT arayüzü üzerinden çıkışı destekler. resim paylaşımı/sunum/video dosyası/ofis işbirliği gibi işlevler; 2) USB1, kablosuz ekran projeksiyon vericisiyle eşleştirme için kullanılır; USB2, kablosuz ekran projeksiyonu alıcı modülünün yazılım sürümünü yükseltmek için kullanılır; 3) Kablosuz alıcı modülünün anteni, kablosuz projeksiyon ekranının alım sinyalini geliştirmek için konferans odasının tavanına kadar uzatılabilir; |
|
Dahili kablosuz konuşma modülü |
Yerel ses takviyesi, yerel kayıt ve yayın konferans kaydı ve video konferans konuşma takviyesi için ses kaynağı olarak hiper yakınsanmış bulut düğümleriyle eşleştirmeyi destekleyen isteğe bağlı kablosuz mikrofon/yaka klipsi/kulaklık modülü; UHF kablosuz konuşma alma modülü, aynı anda konuşan 2 mikrofonu destekler; |
|
Kurulum |
2 U telekom standart kabin kurulumu, kablolama iş yükünü azaltmak için çevresel ekipmanlara yakın monte edilmesi önerilir |
|
Cihaz boyutu |
Ürün boyutu: genişlik * yükseklik * derinlik 436,8 mm * 89 mm * 320 mm |
|
Giriş voltajı ve akımı |
AC100~240V/50~60Hz |
|
Cihaz güç tüketimi |
Harici hoparlör çıkışı ve POE destekli cihaz olmadan: Tipik güç tüketimi İki harici hoparlör ve harici bir POE destekli cihaz bağlandığında: Tam yükte güç tüketimi |
|
Ekipman ağırlığı |
Tüm makinenin net ağırlığı 9,3 kg, ambalajla birlikte toplam ağırlık 12 kg'dır. |
|
Çalışma sıcaklığı |
0~45 derece Çalışma |
|
Nem Yüksekliği |
%10 ila %90, rakım 5000 metreye eşit veya daha az |
80W
350 W
